巴西世界杯足球赛正在火热地进行中.如图是某球员传球时足球的一段运动轨迹,其中A点的重力势能 (填“大于”、“小于”或“等于”)B点的重力势能.若不计空气阻力,足球在上升的过程中,动能转化为 能,当足球运动至最高点时,动能 (选填“为零”“不为零”).
如图,水平桌面上是两块完全相同的砖块甲和乙(砖块各表面粗糙程度相同),甲平放、乙竖放,水平推动甲、乙,使它们分别以0.1m/s、0.2m/s的速度做匀速直线运动.则运动中,砖块所受到的摩擦力f甲 f乙(选填“<”、“=”、或“>”,下同),砖块对桌面的压强p甲 p乙.
如图所示,电源电压保持不变,灯泡L标有“6V 0.6W”的字样,R为定值电阻.闭合S、断开S1,灯泡正常发光;再闭合S1,发现电流表示数变化了0.3A,则R的阻值为 Ω,通电1min灯泡L和电阻R消耗的电能之比是 .(设灯丝电阻不变)
如图所示是电热水器的原理示意图,闭合开关S,热水器处于 状态(选填“加热”或“保温”).电热水器使用三线插头是为了使电热水器的 接地. 向热水器的蓄水桶中放入l0kg的水,把这些水由20℃加热到70℃时需吸收 J的热量,如果用热效率为70%的锅炉燃烧焦炭来提供这些热量,则需要完全燃烧 kg焦炭.[已知水的比热容为4,.2×10 3 J/(kg•℃),焦炭的热值为3.0×l07 J/kg].

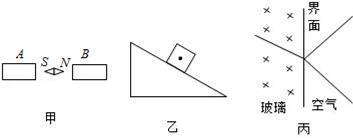

按照题目要求作图:
(1)在图甲中,根据小磁针静止时的指向,标出A、B两个磁极的名称.
(2)在图乙中,画出斜面上物体所受的重力G和斜面对物体弹力F的示意图.
(3)如图丙,光斜射到空气和玻璃的分界面时,发生反射和折射.在图中标出反射角β并用箭头标出折射光线的传播方向.
