入库时间：2016-10-21探究“电流与电阻关系”的实验中，提供的器材有：电源（电压9V恒定）、电流表、电压表、滑动变阻器R、电阻箱R0、开关及导线若干．

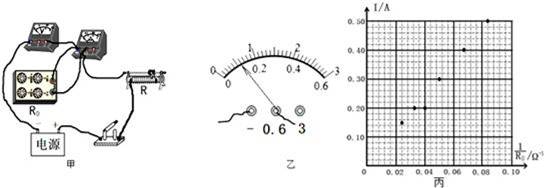

（1）小明连接的图甲电路中存在连线错误，只需改动一根导线，即可使连线正确．请在接错的导线上打“×”，并用笔画线代替导线画出正确的接法．
（2）正确连接电路后闭合开关，在移动变阻器滑片P时，两电表示数突然都变为零，则电路故障可能为 ．
．R短路 B．滑片P接触不良 C．R0短路 D．R0断路
（3）排除故障后实验时，改变R0的阻值，测出对应的电流I．当R0的阻值变大时，为完成探究，应将滑片P向 （选填“左”或“右”）端移动．
（4）将R0阻值换为50Ω，电流表示数如图乙．请在丙图坐标中补描该点，并作出（I﹣
）关系图象．（5）连线时发现有一个错误数据点，反思产生原因，小明回忆是某次将R0的阻值由 Ω变换为错误数据点对应阻值时，未调节滑片P就读取电流而造成的．
-
难度：
使用次数：88
入库时间：2016-10-21
发动机是汽车的核心部件，发动机的质量决定了整车的性能和品质．若某台以93号汽油为燃料的汽车，其发动机的相关数据如下表所示．表中空燃比指汽缸内空气和燃油的质量比．
1min内完成的
工作循环数
2400次
汽缸内汽油和空气混合气体的密度
1.3kg/m3
汽缸的工作容积
1.8L
汽油的热值
4.6×107J/kg
发动机最大功率
82.8kW
空燃比
12：1

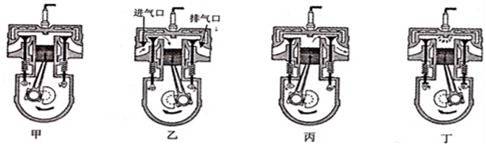

（1）汽车内燃机一个工作循环包括四个冲程，一个汽缸正常工作四个冲程的顺序是 （对甲、乙、丙、丁重新排序），其中内能转化为机械能的冲程是图 ．
（2）汽车以120km/h的速度匀速运动时发动机的输出功率最大，此时汽车1min内做的有用功是多少？
（3）汽车完成一个工作循环时，燃料完全燃烧放出的热量是多少？
（4）当汽车以120km/h的速度匀速行驶时，发动机的效率是多大？
