难度：
使用次数：78

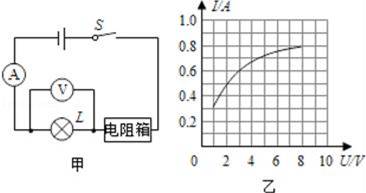

入库时间：2016-10-21小宇用如图甲所示电路对一只标有“0.8A”字样的小灯泡L进行了测试，电源电压恒为9V，电阻箱R0的阻值可在0﹣﹣9999.99Ω之间调节，根据所测数据作出了灯丝的I﹣U图象（如图乙所示），根据图象可知小灯泡正常发光时的电阻为 Ω；如果将电阻箱R0的阻值调为10Ω，通电20s电流通过电阻箱R0所做的功为 J．
-
难度：
使用次数：152
入库时间：2016-10-21
从高空下落的物体，速度会越来越快，而所受空气阻力也会随速度的增大而增大，因此物体下落一段距离后将以某一速度作匀速运动，通常把这个速度称为收尾速度．例如雨滴从高空下落后越来越快，但在接近地面时作匀速运动．研究发现，在相同环境条件下，空气对不同材质的球形物体的阻力与球的半径和球的速度都有关系，下表为某次研究的实验数据：
小球编号
1
2
3
4
5
小球质量（g）
2
5
45
40
小球半径（cm）
0.5
0.5
1.5
2
4
小球收尾速度（m/s）
16
40
40
20
（1）如图是某段时间内的频闪照片，可判断此物体在做 运动．
（2）根据表格数据可知，4号小球在收尾速度时受到的阻力是 N．
（3）由数据规律可判断：当半径为1cm、质量为4g的小球下落时，其收尾速度是 m/s．
-
难度：
使用次数：78
入库时间：2016-10-21

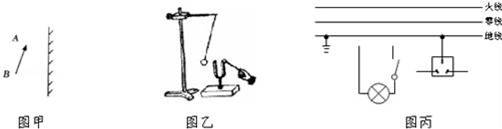

请按要求作图：
（1）请根据平面镜成像规律，在图甲中画出AB在平面镜中的像A′B′；
（2）如图乙所示，在探究“声音是由物体振动产生的”实验中，将音叉紧靠悬线下的轻质小球，敲击音叉，发现轻质小球被弹开．作出图中轻质小球此时的受力示意图；
（3）请完成图丙中电路的连接，使其符合安全用电的要求．
-
难度：
使用次数：251
入库时间：2016-10-21
小明用弹簧测力计、长方体木块A、砝码等器材“探究影响滑动摩擦力大小的因素”实验．
（1）将木块A置于水平木板上，用弹簧测力计沿水平方向拉动，使其做匀速直线运动，这时滑动摩擦力的大小 弹簧测力计拉力的大小（选填“＞”、“＜”或“﹦”）．
（2）小明设计了如图所示的实验方案，记录数据为下表中1、2，得到的结论是 ．乙图中，木块和砝码一起做匀速直线运动时，砝码所受的摩擦力大小为 N．
（3）用所学的知识判断表中1和3中木块受到的滑动摩擦力不同的可能原因是（选填序号） ．
次数
接触面
压力/N
弹簧测力计示数/N
1
木块正面
1.7
0.3
2
木块正面
3.7
0.8
3
木块侧面
1.7
0.6
A．两次拉动速度不同
B．木块正面和侧面的粗糙程度不同
C．木块正面和侧面的接触面积不同
（4）实验前，如果小明先竖直方向对弹簧测力计调零，然后再按上述操作要求在水平方向上匀速拉动木块，测得的滑动摩擦力将 （选填“＞”、“＜”或“﹦”）实际的摩擦力．
-
难度：
使用次数：122
入库时间：2016-10-21

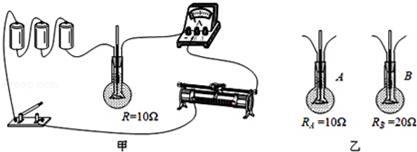

在探究“影响电流热效应的因素”实验中：
（1）为了探究电流通过电阻产生的热量与电流的关系，小明设计了甲图装置，在烧瓶内安装一根电阻丝，并插入一支温度计，该实验通过比较 来判断相同时间内不同电流产生的热量多少，下面的探究实验中，也是采用这种研究方法的是 ．（图中烧瓶内装有质量相等的煤油）
A．力是看不见的，可以通过力的作用效果认识它
B．探究电流与电压、电阻的关系
C．用总电阻表示同一段电路中串联的两个电阻
（2）若要探究电阻产生热量与电阻的关系，可选择乙图中 （选填“A”或“B”）烧瓶中的电阻与甲图中的烧瓶电阻 （选填“串联”或“并联”）．
（3）小明提议利用上述实验装置该做“比较水和煤油比热容的大小”的实验，则他应选择乙图中 （选填“A”或“B”）烧瓶与甲图中的烧瓶并联，并将其中一烧瓶中的液体换成 ．水和煤油吸热的多少是通过 来反映的（选填“温度计示数”或“加热时间”）．
