用两个相同的加热器给质量相同的物质甲和水加热,它们的温度随加热时间的变化关系如图所示,据此判断物质甲的比热容为( )
A.4.2×103J/(kg•℃) B.2.1×103J/(kg•℃)
C.1.2×103J/(kg•℃) D.条件不足,不能确定
2015年5月俄罗斯举行卫国战争胜利70周年的阅兵仪式,中央电视台进行了及时报道,如图是中国三军仪仗队参加阅兵经过现场时的图片,现场记者将该图片传送到电视台时所用的载体是( )
A.超声波 B.电磁波 C.红外线 D.紫外线
如图所示电路,电源电压6V保持不变,定值电阻的阻值为10Ω,滑动变阻器的最大阻值为20Ω,当开关闭合,滑片由b端向a端移动的过程中,以下说法正确的是( )
A.当滑片移到a端时,电流表示数为0.2A
B.电压表的示数增大
C.当滑片移到中点时,电压表示数为2V
D.电压表示数与电流表示数的比值减小
如图是有关电磁现象实验的装置图,其中用来研究电磁感应现象的是( )
A. B.
C.
D.

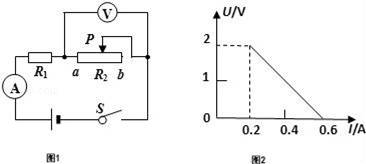

如图1,电源电压为3V且保持不变,闭合开关S后,滑片P从b端移动到a端的过程中,电压表示数U与电流表示数I的关系图象如图2所示,下列判断不正确的是( )
A.R1的电阻为5Ω
B.滑动变阻器的最大电阻为10Ω
C.电路消耗的最大功率为1.8W
D.电路消耗的最小功率为1W
