如图所示,请在图中画出入射光线经凸透镜后的折射光线.

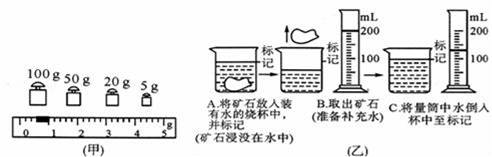

小明在实验室里测量一块形状不规则、体积较大的矿石的密度.
(1)用调节好的天平测量矿石的质量,当天平平衡时,右盘中砝码和游码的位置如图甲所示,矿石的质量是______g;
(2)因矿石体积较大,放不进量筒,因此他利用一只烧杯,按图乙所示的方法进行测量,矿石的体积是______ cm3;
(3)矿石的密度是______ kg/m3,从图A到图B的操作引起的密度测量值比真实值______.(选填“偏大”“偏小”或“不变”).

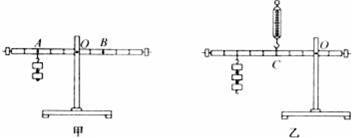

在探究杠杆平衡条件的实验中:
(1)小明发现杠杆右端低左端高,要使它在水平位置平衡,应将杠杆右端的平衡螺母向______调节.小明调节杠杆在水平位置平衡的主要目的是______、______.
(2)如图甲所示,在杠杆左边A处挂四个相同钩码,要使杠杆在水平位置平衡,应在杠杆右边B处挂同样钩码______个.
(3)如图乙所示,用弹簧测力计在C处竖直向上拉,当弹簧测力计逐渐向右倾斜时,使杠杆仍然在水平位置平衡,则弹簧测力计的示数将______(变大/变小/不变),其原因是______.
在探究“电流与电阻关系”实验中:
(1)连接电路时,开关应当断开,滑动变阻器调到______(选填“A”或“B”)端.
(2)小新将实物连接成如图甲所示电路,其中有一处连线错误,请你在连接错误的导线上画“×”并改正).
(3)将电路连接正确后,闭合开关,移动滑动变阻器滑片P,使定值电阻R两端电压为2V,电流表示数如图乙所示,为______A,则R的阻值为______Ω.
(4)换上10Ω的电阻后,闭合开关,电压表示数将______(选填“变大”或“变小”),此时应将滑片P向______(选填“A”或“B”)端移动,使电阻两端电压为______V.
如图所示,一个实心正方体,体积为1.2×10﹣3m3,重24N,用细绳吊着浸入盛水的容器中,有的体积露出水面,此时容器中水面高度为30cm,求:
(1)物体受到的浮力;
(2)水对容器底部的压强;
(3)绳子的拉力;
(4)剪断绳子后,物体最终是沉在水底、悬浮在水中、还是漂浮在水面?
