难度：
使用次数：747
入库时间：2016-10-16将一平面镜斜放在水槽中，有一束光线垂直射入水面，如图所示，请画出这束光线进入水中的折射光线和入射到平面镜后的反射光线．
-
难度：
使用次数：146
入库时间：2016-10-16
如图所示时人们日常生活和工作中经常使用的一种插线板．现在市场上有一些劣质线板，经质检部分检查发现，部分劣质插线板电源线芯线比合格产品细．使用时很容易发生电火灾事故，这是为什么？请用所学知识解释．
-
难度：
使用次数：124
入库时间：2016-10-16
某物理兴趣小组的同学用如图甲所示的装置来研究水的沸腾．
（1）如图乙所示，其中 图（选填“A”或“B”）是水沸腾时的气泡现象．水沸腾时 现象，杯口周围产生大量的白气是 现象．（所填“液化”或“汽化”）．
（2）当水温升到90℃，小刚开始计时，每隔1min记录一次水的温度，在实验中记录了下列的熟记，从第8min开始，观察到水沸腾．
时间/min
0
1
2
3
4
5
6
7
8
9
10
11
12
温度/℃
90
91
92
93
94
95
96
97
98
98
98
98
（3）第10min末温度计的示数为 ℃，理由是 ．
-
难度：
使用次数：121
入库时间：2016-10-16

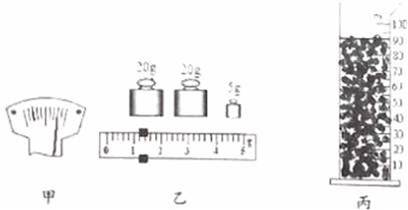

寒假期间，正在读初二的小刚进行了综合实践活动﹣﹣测量大米的密度
（1）把天平放在水平台面上，取下两侧的橡胶垫圈，指针就开始摆动．先将游码称动标尺左端的零刻度处，发现分度盘上的指针位置如图甲所示，则应将平衡螺母向 端调节（选填“左”或“右”），直到天平平衡．
（2）调节完成后，用天平测得空烧杯的质量如图乙所示，则空烧杯的质量为 g，再测得装入适量大米时烧杯和大米总质量为176.7g．
（3）将大米倒入空量筒，压实抹平，测得其体积如图丙所示，则大米的密度为 kg/m3
（4）测得大米的密度比真实值 （选填“偏大”或“偏小”）．若将大米全部倒出，再将量筒中倒入等体积的水，则量筒对水平桌面的压强将 （选填“变大”、“变小”或“不变”）．
-
难度：
使用次数：169
入库时间：2016-10-16

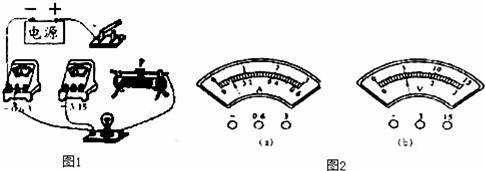

小红同学做“测量小灯泡电功率”实验，小灯泡的额定电压为3.8V，额定功率约1W左右．
（1）用笔画线代替导线连接电路图图1，要求滑片向右移动时，灯泡变暗．
（2）她正确连接电路，将滑片移到滑动变阻器的某一端，闭合开关，发现电压表、电流表的示数分别为3V和0.2A，小灯泡的亮度偏暗．然后她向变阻器的另一端移动滑片，发现小灯泡继续变暗；当滑片到达另一端时，电流表、电压表的示数如图2（a）、（b）所示．小红在器材选择以及操作过程中存在的问题分别是： 和 ．她所使用的变阻器的最大阻值为 Ω．
（3）经过思考分析，她改正了上述问题．为了准确测出小灯泡的额定功率，她还改进电路并进行实验．当移动变阻器的滑片到中点位置时，观察到小灯泡正常发光．此时电压表指针恰好位于某一刻度线上时，电流表的示数为0.22A，则电源电压为 V，小灯泡的额定功率为 W．
