难度：
使用次数：109
入库时间：2016-10-16如图所示是自行车尾灯的一部分，AO是汽车射向行车尾灯的一束光．画出该光线经自行车尾灯反射的光路．
-
难度：
使用次数：106
入库时间：2016-10-16
如图所示是小明家中的部分电路．某天小明先将电热壶接入电路，让其正常工作后，接着又将空调的插头插入电源的三孔插座，此时他发现空调和电热壶均不能工作．经检查发现家中的保险丝熔断．请你用所学的物理知识解释小明家保险丝熔断的原因．（解释一个原因即可）
-
难度：
使用次数：101
入库时间：2016-10-16
利用光具座进行凸透镜成像的实验探究中：

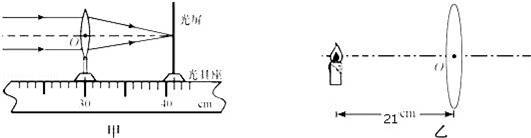

（1）如图甲所示，一束平行于主光轴的光线经过凸透镜后，在光屏上形成了一个最亮、最小的光斑．此现象表明凸透镜对光有 作用．利用凸透镜对光的作用，其可以作为 （选填“近视”或“远视”）眼的矫正镜．
（2）将蜡烛、凸透镜、光屏依次放在光具座上，蜡烛点燃后，无论怎样移动光屏都不能在光屏上得到像，请你指出可能的原因 （写出一条即可）．
（3）调整后，如图乙所示，把烛焰放在距凸透镜21cm处时，在凸透镜另一侧前后移动光屏，会在光屏上得到了一个倒立、 的实像．
-
难度：
使用次数：123
入库时间：2016-10-16
如图是牛顿合作学习小组的同学们进行“用天平和量筒测金属块的密度”的实验，请你参与其中与他们一起解决问题．
（1）调好天平后，将金属块放在天平的左盘中．砝码放在右盘中，当天平再次平衡时，右盘中的砝码数及游码在标上尺上的位置如图甲所示．再把金属块放入装有20mL水的量筒后，量筒内水面的位置如图乙所示．则金属块的密度是 kg/m3．
（2）为了尽可能提高实验精确度，请比较A、B两同学的方案：
方案一：A同学先测出金属块的体积，再测出金属块的质量，最后求出密度；
方案二：B同学先测出金属块的质量，再测出金属块的体积，最后求出密度．
你认为 （填“A”或“B”）同学的方案比较好，理由是 ．
-
难度：
使用次数：177
入库时间：2016-10-16
小明准备在实验室完成“测量小灯泡的电功率”的实验，实验室提供的实验器材有：两节干电池，额定电压为2.5V，电阻约为10Ω的小灯泡，规格为“50Ω、2A”的滑动变阻器、电压表、电流表、开关、导线若干等．

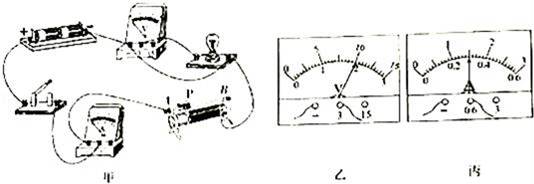

（1）图甲是小明连接的实物电路，图中有一根导线连接错误，请你在连接错误的导线上打“×”并补画出正确的连线，连接电路时，开关应 ．
（2）闭合开关后，小明发现电流表和电压表有示数但都很小，且看不到小灯泡发光，其原因是 ；
（3）解决问题后，小明继续实验，发现电压表示数如图乙所示．为了测出小灯泡的额定功率，他应该把滑片向 （选填“A”或“B”）移动，直到电压表的示数为2.5V，此时电流表的示数如图丙所示．则小灯泡正常发光时的电流为 A，额定功率是 W．
