难度：
使用次数：590
入库时间：2016-10-14如图所示，一个均匀材质的方形物块在水平传送带上匀速向右运动．请画出这个物块的受力示意图．
-
难度：
使用次数：304
入库时间：2016-10-14
请在图中画出光线AO的折射光线和BC的入射光线．
-
难度：
使用次数：130
入库时间：2016-10-14

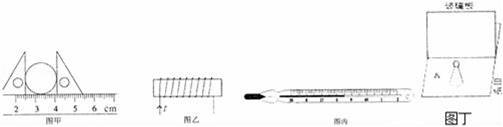

（1）如图，①图甲中圆柱体的直径是 cm；②图乙中通电螺线管的左端是 极；③图丙中体温计的示数 ℃．
（2）在“探究平面镜成像特点”的实验中（图丁所示），小丽同学选取薄玻璃板、完全相同的跳棋子A和B、刻度尺、白纸等器材进行实验．①小丽将棋子A放在水平桌面的白纸上，如图所示．她观察发现：薄玻璃板中棋子A的像偏高，且无论在白纸上如何移动玻玻璃板另一侧的棋子B，都无法使棋子B与A的像完全重合，产生这种实验现象的原因是 ．
②小丽将上述问题解决后，在玻璃板的白纸上移动棋子B，直至与棋子A的像完全重合．移去棋子B，在此位置上放置一光屏，光屏上 （选填“能”或“不能”）呈现棋子A的像．
③将棋子A靠近玻璃板，再将棋子B在玻璃板后的白纸上移动，直至它与棋子A的像完全重合，发现棋子B （选填“靠近”或“远离”）玻璃板．
-
难度：
使用次数：155
入库时间：2016-10-14
在某校的物理兴趣小组中，甲、乙、丙三位同学通过实验“探究质地均匀的圆柱体对水平面的压强与哪些因素有关”．他们都认为此压强跟圆柱体的密度ρ有关，但不确定是否跟圆柱体的高度和横截面积有关．于是，三位同学各自从实验室里挑选出由同种材料制成的圆柱体做实验，并用仪器测出压强的大小，表一、表二、表三依次为甲、乙、丙三位同学的实验数据记录表．
表一
序号
圆柱体高度
（m）
圆柱体横截面积
（m2）
水平面受到的压强
（Pa）
1
3.0×10﹣1
2.5×10﹣3
1.8×104
2
2.0×10﹣1
5.0×10﹣3
1.2×104
3
1.0×10﹣1
7.5×10﹣3
0.6×104
表二
序号
圆柱体高度
（m）
圆柱体横截面积
（m2）
水平面受到的压强
（Pa）
4
1.0×10﹣1
2.5×10﹣3
0.6×104
5
1.0×10﹣1
5.0×10﹣3
0.6×104
6
1.0×10﹣1
7.5×10﹣3
0.6×104
表三
序号
圆柱体高度
（m）
圆柱体横截面积
（m2）
水平面受到的压强
（Pa）
7
1.0×10﹣1
5.0×10﹣3
0.6×104
8
2.0×10﹣1
5.0×10﹣3
1.2×104
9
3.0×10﹣1
5.0×10﹣3
1.8×104
（1）甲同学分析自己测出的实验数据（表一）得出结论：圆柱体对水平面的压强跟横截面积成反比．你认为 （选填“能”或“不能”）从表一中得出此结论，理由是 ．
（2）分析表二中的实验数据，可得出结论： ．
（3）分析表三中的实验数据，可得出结论： ．
-
难度：
使用次数：104
入库时间：2016-10-14
在电学实验中，往往认为电流表对测量的电路没有影响，事实上电流表是有电阻的（简称内阻r），只不过内阻较小而己．小明同学想精确测出电流表A1的内阻，现有如下器材：
电流表A1（量程300mA，内阻约为50Ω）；电流表A2 （量程600mA，内阻约为1Ω）； 电压表V（量程15V，内阻约为3kΩ）：滑动变阻器R1（0〜10Ω，额定电流为1A）；滑动变阻器R2（0〜250Ω，额定电流为0.01A）；电源E（电压3V，内阻不计）；定值电阻R（5Ω）、开关一个、导线若干．
（1）要求待测电流表A1的示数从零开始变化，且多测几组数据，尽可能的减少误差，以上给定的器材中滑动变阻器应选 ．
（2）小明同学设计了如图所示的四种测量用的电路原理图，其中最合适的是 ．
（3）若选测量数据中的一组数据来计算电流表A1的内阻r1，则r1表达式为r1= （假设各电表的示数分别为：I1表示电流表A1的电流，I2表示电流表A2的电流，U1为电压表V的电压，R1为定值电阻）．
