入库时间：2016-10-12按要求作图：

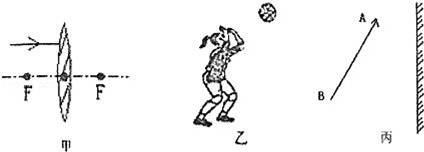

（1）如图甲所示，一束平行于主光轴的光线射向凸透镜，请画出它的折射光线．
（2）如图乙所示，运动员将重2.7N的排球托起后，排球在空中继续向上运动，画出排球所受力的示意图（不计空气阻力）
（3）在图丙中作出物体AB在平面镜中所成的像．
-
难度：
使用次数：499
入库时间：2016-10-12
一张质量为20kg的单人床垫平放在床上，和床的接触面积为2m2，求：（1）床垫的重力；（2）床垫对床的压强（g取10N/kg）．
-
难度：
使用次数：60
入库时间：2016-10-12
小明用图中所示的装置做“观察水的沸腾”实验．
（1）如图乙所示，温度计的正确读数是______℃．
（2）当水沸腾时，水中有一个气泡从A位置（体积为VA）上升至B位值（体积为VB），则VA______VB（选填“＞”、“等于”或“＜”，下同），气泡在A、B两位置受到水的压强分别为PA和PB，则pA______pB．
时间/min
0
1
2
3
4
5
6
7
8
温度/℃
90
92
94
96
98
98
98
98
98
（3）以上表格中的内容是小明记录的实验数据，则水的沸点是______℃．
（4）实验完成后，烧杯内水的质量与实验前相比______（选填“变大”、“不变”或“变小”）．
-
难度：
使用次数：162
入库时间：2016-10-12
利用光具座以及蜡烛、凸透镜、光屏等器材，可进行“探究凸透镜成像规律”的实验．
（1）实验时，首先在光具座上放置实验器材，若光具座A处放置蜡烛（如图所示），则C处应放置______（选填“凸透镜”或“光屏”）．器材正确放置后，还应对其进行调整，使烛焰和光屏的中心位于凸透镜的______上．
（2）实验后，可得出凸透镜成像规律，根据成像规律判断下列说法，说法正确的是______
A．若凸透镜的焦距为10cm，则烛焰距离凸透镜30cm时，可在光屏上成放大的像
B．实验过程中，蜡烛因燃烧而变短，则烛焰在光屏上的像会下移
C．若烛焰朝着凸透镜方向前后不断晃动，则光屏上仍能观察到清晰的烛焰像
D．若烛馅在光屏上成缩小的像，则光屏到凸透镜的距离小于烛焰到凸透镜的距离
（3）某物理兴趣小组在探究凸透镜成像规律后，得到了如下数据：
实验序号
物距u/cm
焦距f/cm
像的性质
像距v/cm
1
12
10
倒立放大实像
60
2
14
10
倒立放大实像
35
3
15
10
倒立放大实像
30
4
30
10
倒立缩小实像
15
5
30
12
倒立缩小实像
20
6
30
15
倒立等大实像
30
下列对表中数据的分析，错误的是______
A．当凸透镜的焦距相同，物距不同时，所成的像有可能相同
B．当物距相同，凸透镜的焦距越大时，像距越大
C．当物距相同，凸透镜的焦距不同时，所成像的性质有可能相同
D．当凸透镜的焦距相同，且成放大实像时，像距与物距之和随物距的增大而减小．
-
难度：
使用次数：243
入库时间：2016-10-12
小杜同学在长江边捡到了一块漂亮的鹅卵石，他用天平和量筒测量鹅卵石的密度．
（1）他设计了下列实验步骤：
①用调节好的天平测出鹅卵石的质量m；
②向量筒中倒进适量的水，读出水的体积V1；
③根据密度的公式，算出鹅卵石的密度ρ；
④将鹅卵石浸没在量筒内的水中，读出鹅卵石和水的总体积V2．
他应采用正确的实验步骤顺序为______（选填下列选项前的字母）．
A、①②④③B、①②③④C、②③④①D、②③①④

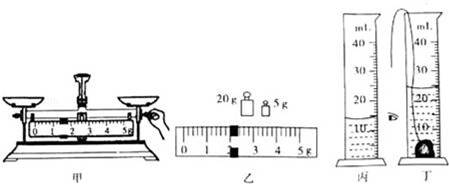

（2）如图甲所示，小杜在调节天平横梁平衡过程中的操作错误是______．
（3）小杜纠正错误后，重新调节天平平衡并测量鹅卵石的质量，当天平平衡时右盘砝码和游码如图乙所示，鹅卵石的质量为______g；由图丙和丁可知鹅卵石的体积是______cm3，计算出鹅卵石的密度为______g/cm3．
（4）若鹅卵石磨损后，它的密度将______（选填“变大”、“变小”或“不变”）．
（5）用量筒测量水的体积，读数时视线应与液体凹面的底部______，若小杜在图丙中读数正确，在图丁中读数时视线仰视，所测得鹅卵石的密度将______（选填“偏大”、“偏小”或“不变”）．
