难度：
使用次数：84
入库时间：2016-10-09在探究光的折射规律时，从水面上方看水中的物体变浅了，为了确定水中物体所成像的位置，某学习小组进行了如下探究：
A．把一个小灯泡a放在水中某处，观察灯泡a所成像的位置；
B．将另一个相同的小灯泡b放在水面上方，调整其位置，使它与灯泡a的像重合；
C．用刻度尺测量灯泡b到水面的距离．
（1）灯泡a的像到水面的距离与灯泡b到水面的距离一定相等，依据是平面镜所成的像______．
A．是虚像 B．和物体大小相等
C．和物体到镜面的距离相等 D．和物体的连线与镜面垂直
（2）测量时，如果直接将刻度尺竖直插入水中，使看到的灯泡a的像在零刻度线处，则刻度尺在水面处的示数表示______的距离．
（3）某小组实验时，测得灯泡a到水面距离u和灯泡a的像到水面的距离υ的对应关系如表所示：
u/mm
30.0
60.0
90.0
120.0
150.0
υ/mm
23.0
45.0
67.0
90.0
113.0
根据表中数据，请在如图坐标纸上描点作出υ﹣u的关系图象，由图象可知，υ和u的定量关系是______．
-
难度：
使用次数：861
入库时间：2016-10-09

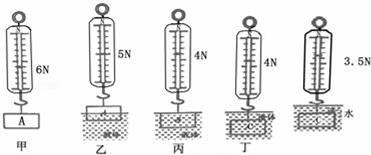

某兴趣小组做了如图所示的实验，将同一物体A逐渐浸入到某液体中，并通过观察弹簧测力计的示数的变化规律，得出以下一些结论：
（1）分析比较实验甲、乙、丙可初步得出结论：当液体的密度相同时，物体排开液体的体积越大，物体受到的浮力越______；分析比较实验序号______可初步得出结论：当物体排开液体的体积相同时，所受浮力与浸没在液体中的深度______（选填“有关”或“无关”）．
（2）由实验可知A物体重为______N，A物体浸没在液体中时所受的浮力是______N．
（3）同组的小兰同学利用该实验的数据测出了液体密度，她具体操作如下：将物体A浸没在水中，弹簧测力计的示数为3.5N，则液体密度是______kg/m3．
-
难度：
使用次数：228
入库时间：2016-10-09

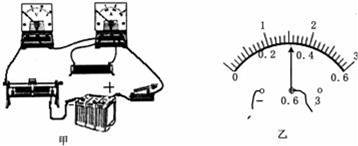

如图甲是某实验小组探究“电流与电压、电阻关系”的电路图，使用的实验器材有：电压为6V的电源、电流表、电压表各一个，开关一个，5Ω、10Ω、15Ω、30Ω的定值电阻各一个，规格为“20Ω 1A”的滑动变阻器一个，导线若干．
（1）请把图甲中接错的那根导线找出来打上“×”，再用笔画线代替导线把它改正．
（2）改接好电路后所测得的几组电流、电压值如表1所示．在第2次实验中，电流表的示数如图乙所示，则通过电阻的电流为______A．根据表1数据可得结论：______．
表1
实验次数
1
2
3
电压U/V
1.0
1.5
2.0
电流I/A
0.2
0.4
表2
实验次数
1
2
3
电阻R/Ω
5
10
15
电流I/A
0.6
0.3
0.24
（3）探究电流与电阻的关系时，所测得的几组电流、电压值如表2所示，
①由于操作不当，导致一组数据存在错误，请判断第______次实验的数据存在错误．产生错误的原因是______，正确的数据应该是______A．
②纠正错误以后，该小组用30Ω的电阻替换15Ω的电阻进行了第4次实验，发现无论怎样移动滑动变阻器滑片，电压表的示数始终无法达到3V．请你找出一种可能的原因______．
-
难度：
使用次数：190
入库时间：2016-10-09
如图所示，质量为60kg的工人用滑轮组提升重物A，每个滑轮重均为50N，工人一只脚与地面的接触面积为200cm3，人对绳子的拉力为300N时，物体匀速上升．（g=10N/kg）求：
（1）重物匀速上升时人对地面的压强；
（2）物体10s内匀速上升了2m，人做功的功率？
（3）若绳子能够承受的最大拉力为400N，重物提升过程中绳子重和摩擦对应的额外功始终占总功的10%，求滑轮组的最大机械效率．
-
难度：
使用次数：52
入库时间：2016-10-09
如图所示电路，电源电压和灯泡L阻值均保持不变，电流表的量程为0～0.6A，电压表的量程为0～15V，灯泡L标有“12V 6W”字样，定值电阻R0=18Ω．只闭合开关S、S2，当滑动变阻器滑片P移到中点时，电压表示数为3V；当滑动变阻器滑片P移到最右端时，电压表示数为5V．求：
（1）灯泡L的电阻值；
（2）电源电压；
（3）只闭合S和S1，移动滑动变阻器的滑片P时，若两电表的示数均不超过量程，电路消耗的总功率的范围．
