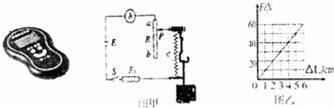

入库时间：2016-10-09如图是一款外出购物好帮手电子秤，它的工作原理如图甲，其中E为电池组；电子枰示数表盘由电流表A改装而成；R是一根长为6cm阻值为15Ω的均匀电阻丝，滑片在a端时，电流表示数为0.6A；在b端时，电流表示数为0.15A，C是一根弹簧，其所受压力F与压缩量△L的关系如图乙所示．（挂钩的重力不计，不称重物时滑片P刚好在电阻丝的a端，所称物重最大时P在b端）．下列说法正确的是（ ）
A．该电子秤中R0阻值为6Ω．
B．闭合开关，不称重物时电阻R0两端电压为6V
C．电子秤工作时电路中电阻R0消耗的电功率范围是0.1125W～1.8W
D．当电路中的电流为0.3A时，电子称称重示数为4kg
-
难度：
使用次数：111
入库时间：2016-10-09
物理知识广泛应用于生产和生活实际，如图所示各器具中，与电流表工作原理相同的是（ ）
A．
电圈式话筒
B．
电磁起重机 C．
扬声机
D．
在POS上刷卡
-
难度：
使用次数：122
入库时间：2016-10-09
小明喝水时，偶然发现透过水面看不见玻璃水杯外侧的手指．他感到很惊奇：玻璃和水都是透明物质，为什么光却不能透过呢？小明决定找出原因．下面是小明的探究过程：

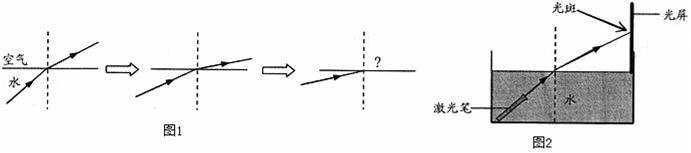

根据光经过的路径，首先想到了这种现象与光的折射有关．为此他根据光从水中射向空气的光路进行了推测，如图．光从水中射向空气时，折射角大于入射角，当入射角逐渐增大时，折射角也逐渐增大．那么，当入射角增大到某一值时，会不会…
（1）小明的推测是______．
（2）小明为了验证自己的推测，进行了如图所示的实验．实验过程中逐渐增大激光笔射向水面的入射角的角度，当增大到某一角度时，小明观察到______，证实了自己的推测
（3）当光从空气射向水中时，也会出现“看不见”的现象吗？说出你的观点并解释：______．
-
难度：
使用次数：60
入库时间：2016-10-09

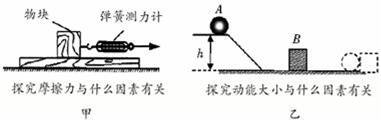

当要研究的物理量不易直接测量时，都需要想办法把它们的大小间接地测量出来；当要探究的物理量与多个因素有关时，都必须采取一定措施，控制多余变量．在下面两个实验中，甲图实验一定要让物块在水平木板上做______运动，通过弹簧测力计的示数间接地测量出物块所受摩擦力的大小；乙图实验若要探究动能与速度的关系，就要用同一小球A从轨道上的______（填“相同”或“不同”）高度处由静止开始自由滚下，通过物块B被撞开的距离s的大小来间接显示A球到达水平面上时的动能大小．
-
难度：
使用次数：63
入库时间：2016-10-09

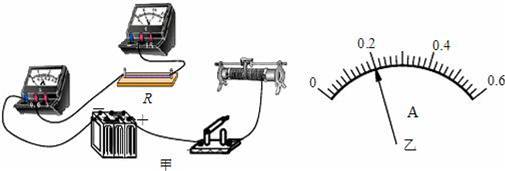

小刚利用如图甲所实物电路探究“导体中电流跟电阻的关系”，提供的实验器材有：电压恒为6V的电源、电流表、电压表、四个不同阻值的定值电阻、滑动变阻器、开关、导线若干．
（1）图甲中部分导线已连好，请用笔画线代替导线将电路连接完整．
（2）实验中通过调节滑动变阻器保持电阻R两端电压不变，这种方法是______．
A．控制变量法 B．转换法 C．等效替代法
（3）实验数据如表，第2次实验中电流表的示数如图乙所示，则电流表示数为______A．
次数
1
2
3
4
电阻/Ω
5
10
15
20
电流/A
0.40
0.13
0.12
（4）由于操作不当，导致一绯数据存在错误，请判断笫______次实验的数据存在错误，产生错误的原因______．
（5）结合表中数据可知，小刚选用的滑动变阻器的最大阻值至少是______Ω．
