    小丽做测量小灯泡电功率的实验(小灯泡标有2.5V字样,电阻约10Ω).

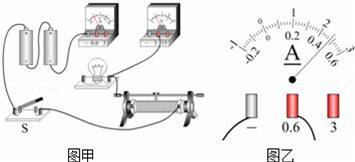

    1)图甲所示是小丽连接的部分电路,请将电路连接完整.

    2)闭合开关后,发现灯泡不亮,电压表无示数,电流表有示数.若电路中仅有一处故障,这个故障可能是______

    3)实验过程中,当电压表的示数为2V时,电流表的示数如图乙所示,则电路中电流大小为______A,此时小灯泡的电功率为______W.要使小灯泡正常发光,应将滑动变阻器的滑片P______调节(选填).

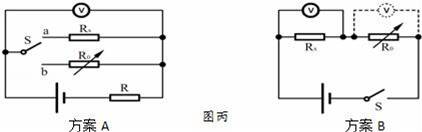

    4)做完此实验后,小丽还想测量一只阻值约为数百欧的电阻Rx的阻值,与其他同学讨论后,她通过增加一电阻箱R009999Ω 5A)、定值电阻(200Ω 2A)、单刀双掷开关等器材,设计出了AB两种方案(如图丙).在AB两种方案中,方案______可以让测量结果更准确,理由是______.(电表为理想电表)
