如图所示,一个未装满水的瓶子,正立在水平桌面上时,瓶对桌面的压强为p1,瓶底受到水的压强为p3;倒立时瓶对桌面的压强为p2,瓶盖受到水的压强为p3,则p1___p2,p3___p4(选填:“大于”、“小于”或“等于”)
按要求作图:

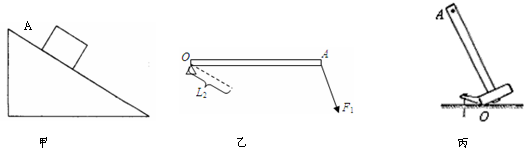

(1)在图甲所示,重10N的物体A静止在斜面上,画出物体所受的重力和它对斜面的压力.
(2)如图,杠杆OA在力F1、F2的作用下处于静止状态,L2是力F2的力臂.请作出力F1的力臂L1和力F2.
(3)如图所示,使用羊角锤拔钉子,动力作用在锤柄上A点.请作出拔钉子时所用最小动力F的示意图.
一重力G=2.5×10﹣3N的雨滴从高空由静止开始竖直落下(不计横向风的影响),设雨滴下落过程中受到的空气阻力F阻与下落速度的平方(v2)成正比,关系为F阻=kv2,其中k为常数,且k=1×10﹣4N•s2/m2.求:
(1)该雨滴匀速下落时所受空气阻力的大小.
(2)雨滴匀速下落时的速度为多少?
(3)请在如图中画出从开始下落到落地这一过程中雨滴的运动速度随时间变化的图象.(描绘出大致情况即可)

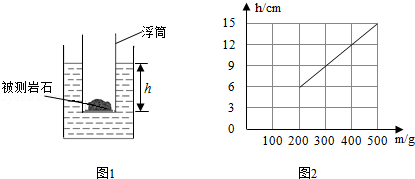

2015年热播纪录片《远方的家》,其中一集介绍了古代皇宫贡品﹣﹣龙池砚.小胖同学观看节目后,想估测制作龙池砚的岩石的密度.他找到一小块体积为40cm3的岩石,并利用自制“浮筒质量仪”测其质量(如图1所示),从浮筒上标注的刻度可直接读出浮筒浸入水中的深度h、浮筒和被测物体的总质量m. h随m的变化图象如图2所示,空浮筒在水中漂浮时h为6cm,放入岩石后浮筒在水中漂浮时h为9cm.
(1)求岩石的质量是多少克?
(2)求岩石的密度是多少克/厘米3?
(3)若岩石与浮筒底的接触面积为2×10﹣3m2,求岩石对浮筒底的压强是多少帕?(g取10N/kg)
