入库时间：2016-09-13如图所示，画出滑轮组最省力的绕线方法．
-
难度：
使用次数：174
入库时间：2016-09-13
如图所示,小明用一个沿斜面的力将大箱子推进车厢，请画出箱子沿斜面向上运动时的受力示意图。（点O为箱子的重心）
-
难度：
使用次数：92
入库时间：2016-09-13

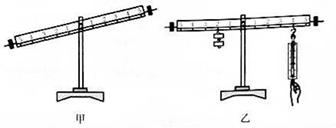

用如图所示的装置做“探究杠杆的平衡条件”实验．
（1）实验开始时，杠杆的位置如图甲所示，为使杠杆在水平位置平衡，应将杠杆的平衡螺母
向 移动（选填“左”或“右”）．
（2）如图乙所示，在刻度线“2”处挂2个钩码．在刻度线“4“处用调好的弹簧测力计竖直向下拉杠杆，杠杆在水平位置平衡时，弹簧测力计的示数为F1，将弹簧测力计斜向左拉，杠杆在水平位时平衡时，其示数F2 F1（选项“＞”、“=”或“＜”）；再将弹簧测力计斜向右拉，杠杆在水平位置平衡时，其示数F3 F1．
（3）得到实验结论后，利用图乙所示的装置，只借助杠杆上的刻度线，右侧只使用弹簧测力计，左侧只悬挂重物，若弹簧测力计的量程是0～2.5N，当杠杆在水平位置平衡时，通过计算可知，悬挂的重物最重可达 N．
-
难度：
使用次数：110
入库时间：2016-09-13
如图所示是“探究影响滑动摩擦力大小因素”的实验装置图，长木板固定不动。
（1）甲乙两图中当弹簧测力计拉着木块沿水平方向做 运动时，测力计的读数才等于滑动摩擦力。
（2）此实验的探究方法是 法。
（3）比较甲乙两图， （选填“能”或“不能”）得出滑动摩擦力与压力和接触面的粗糙程度都有关。
（4）丙图中木块匀速运动时测力计的读数是 N，滑动摩擦力为 N。（不计滑轮、绳子的重量及二者间摩擦）
（5）若某次实验时木块做加速运动，则所测得滑动摩擦力________（选填“偏大”或“偏小”）。
-
难度：
使用次数：160
入库时间：2016-09-13
新农村建设让农村面貌焕然一新。许多楼房顶部装有自动供水水箱，箱体重1520N，与水平楼顶接触面积为1.5m2。为了控制进水量，在水箱顶部安装压力传感器，如图所示，A物体通过细线与压力传感器相连接，压力传感器相当于拉线开关，A的密度是2.5×103kg/m3，A重为25N。当压力传感器受到竖直向下的拉力等于25N时闭合，电动水泵向水箱注水；当拉力等于15N时断开，电动水泵停止向水箱注水。
（1）求未装水时整个水箱对楼顶的压强是多少？（压力传感器及连接线质量不计，g=10N/kg）
（2）通过计算说明当水面与A上表面相平时，电动水泵能否停止注水？（连接线体积不计）
