难度：
使用次数：202
入库时间：2016-09-07请将图15中的元件连接成符合安全用电要求的家庭电路。
-
难度：
使用次数：86
入库时间：2016-09-07

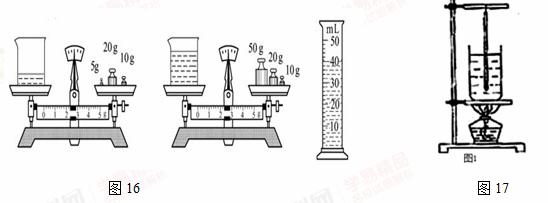

（1）如图16所示，小永同学为了测量永春老醋的密度，进行以下实验：把天平放在水平桌面上，将游码移至零刻度处，然后调节________，使天平横梁平衡。 接下来进行以下3项操作：
A．用天平测量烧杯和剩余老醋的总质量m1；
B．将待测老醋倒入烧杯中，用天
平测出烧杯和老醋的总质量m2；C．将烧杯中老醋的一部分倒入量筒，测出这部分老醋的体积V；
以上操作的正确顺序是：__________（填字母代号）。
由图16可得，老醋的密度是_____㎏/m3。
（2）如图17，在“观察水的沸腾”的实验中； 为了节约能源适当缩短实验时间，可以采取的措施有（写出一种）：__________________________________.
-
难度：
使用次数：113
入库时间：2016-09-07

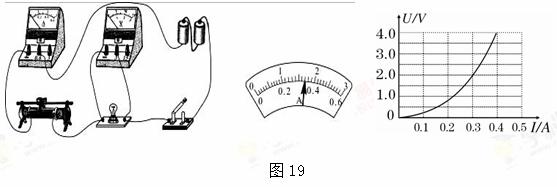

在“测定小灯泡电功率”的实验中，已知小灯泡的额定电压为2.5V，灯丝电阻约为8Ω。
（1）小明所在实验小组连接的电路如图19所示，其中有两处错误或不妥。请指出：
①_________________________________________________________；
②_________________________________________________________。
（2）将上述错误或不妥改正后，闭合开关发现灯泡发出特别耀眼的光，且此时电流表、电压表都有示数，则出现该现象的原因可能是______________________。
（3）实验中调节滑动变阻器使电压表的示数为2.5V时灯泡正常发光，此时电流表的示数如图19所示，则流过小灯泡的电流为_________A，小灯泡的额定功率为_________W。
（4）根据以上实验数据，这个小灯泡正常工作时的电阻为_________Ω（保留两位小数）； 通过实验绘制成如图19所示的I-U图像，通过分析你能得到的结论是_____________________。
[来源:学+科+网Z+X+X+K] -
难度：
使用次数：182
入库时间：2016-09-07

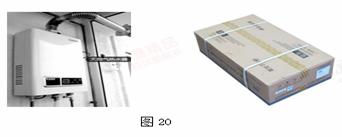

小明是个很善于把物理知识应用于实际的同学，最近他家中新安装了天然气热水器，如图20所示。小明仔细观察了包装箱、热水器铭牌，获
得了以下信息：①包装箱及热水器的总质量为16kg；②“堆码层数极限”标志数为11，即该包装箱在仓储时从地面开始，平放时最大堆放层数是11层，超过则可能把最底层的包装箱压坏；③根据包装箱尺寸计算出平放时的底面积为0.4m2 ；④加热模式为“即热式”。即用热水器给水加热时，只
要接通开关让自来水流过热水器，流出的水即可达到设定的水温。他接通热水器工作开关，当流出40kg热水时，让热水器停止工作。已知当时自来水的温度是15℃，热水器输出的热水温度为40℃，观察天然气表得知共用了0.15m3的
天然气，天然气的热值为3.2×107J/m3，水的比热容4.2×103J/（kg·℃）。请帮小明解答下列问题：（1）若在仓储时堆码层达到了极限11层，则最下层的包装箱承受的压强是多大？
（2）该热水器的实际效率是多少？
-
难度：
使用次数：223
入库时间：2016-09-07

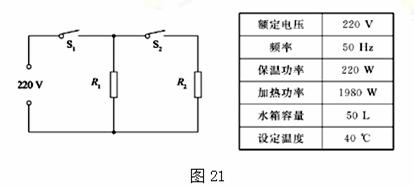

小明家电热水器的简化电路图如图21所示，Sl是手动开关，置于热水器水箱外部；S2是温控开关，置于热水器水箱内部，当水温低于40℃时自动闭合，达到40℃时自动断开；R1和R2均为用来加热且阻值不变的电热丝。使用时，手动闭合开关Sl，电热水器开始工作。电热水器部分参数如表所示。
求：（1）电热丝R1的阻值是多少？
（2）加热时流过电热丝R2的电流是多少？
