难度：
使用次数：107
入库时间：2016-08-31如图甲所示，用弹簧测力计竖直向上缓慢提升静止在水平桌面上的钩码。弹簧测力计的示数F与弹簧测力计的零刻度线A点上升高度hA之间的关系如图乙所示。则钩码的重力大小为_______ N；当弹簧测力计的示数是1.5N时，钩码受到的合力大小是_______ N。从开始提升到hA=30cm的过程中，弹簧测力计的拉力对钩码做功为______________ 。
-
难度：
使用次数：912
入库时间：2016-08-31

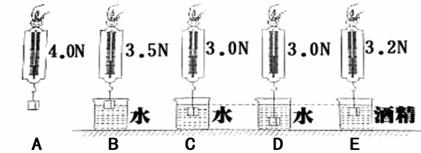

探究“影响浮力大小的因素”时，小红做了如图所示的实验．请你根据她的实验探究，回答下列问题：
①比较图B和C可知，物体受到的浮力大小与排开液体的 有关；
②比较图C和E可知，物体受到的浮力大小与液体的______________有关；
③比较图C和________可知，浮力的大小与物体浸没在液体中的深度无关；
④图E中物体受到浮力大小为______________N；
⑤比较图C和E可知，水对杯底部的压强______________酒精对杯底部的压强。(选填“大于”、“小于”或“等于”)
-
难度：
使用次数：85
入库时间：2016-08-31
如图所示，学习光学知识后，小聪对有关实验进行了思考和创新。
①在探究“平面镜成像的特点”实验中，使用透明玻璃板而不使用平面镜的目的是为了便于确定像的______________ 。
②当点燃的蜡烛放在玻璃板前20cm的A处时，玻璃板后B处的蜡烛好像也被“点燃”了，小聪拿出一支没有点燃的和A处一样的蜡烛在玻璃板后面移动，直到蜡烛和像_________。说明像与物大小相等。小聪用凸透镜替换玻璃板，将其放置在AB中点且垂直AB的位置上，将光屏放置在B点时，发现光屏上恰好成了一个清晰倒立、等大的实像，该凸透镜的焦距为__________cm。此时固定蜡烛，换用一个焦距略小一些的凸透镜进行实验，则光屏需向________ (填“靠近”或“远离”)凸透镜的方向移动。才能在光屏上再次成清晰的像。
-
难度：
使用次数：821
入库时间：2016-08-31
某课外科技小组设计了如圈所示的电路来测量电源电压U，和待测电阻RX的值，已知滑动变阻器的最大阻值为20Ω其实验步骤如下：
(1)这个小组的同学接电路图连接好电路后，将滑动变阻器的滑片P滑到最右端b点，闭合开关S1，断开开关S2，无论怎样移动滑片P发现电压表有示数但始终保持不变，电路故障的原因可能是______________
______________ (写出一种原因即可)；
(2)排除放障后，将滑动变阻器的滑片P滑到最右端的b点，闭合开关S1和S2，电压表的示数为3V；再断开开关S2，此时电压表的示数为2.4V，则电源电压U=________V，待测电阻RX=_________Ω；
(3)保持S1闭合，S2断开。当滑片P恰好滑到滑动变阻器的中点时，电压表的示数应为_________V，待测电阻RX的电功率为__________W。
-
难度：
使用次数：326
入库时间：2016-08-31
电子秤因精准和便于携带已普遍取代杆秤。某科技兴趣小组根据理想电压表的内部电阻无穷大、并联在电路两端时通过它的电流几乎为零和表盘刻度均匀的特点，用电压为3V的电源U、阻值为10Ω的电阻R、理想电压表及其它元件制作了如图所示的简易电子秤。其中轻质托盘和弹簧的质量不计。当托盘中所称质量变化时，与电阻R相连的滑片P平行地上下无摩擦滑动，电压表示数与被测物体的质量成正比。当电子秤处于待称状态时滑片P停在最上端a点，电压表示数为0，当被测物体为最大称量m=30 kg时，滑片P刚好处于最下端b点。问：
(1)当电子秤处于待称状态时，电路中的电流强度为多少?此状态下通电1min在电阻R上产生的热量为多少?
(2)当电压表示数为U΄=1.2V时，被称量物体的质量m΄为多少?
