入库时间：2016-08-27小红作“测量小灯泡电功率”实验，实验室有如下器材：电源（电压恒为6V）、小灯泡（额定电压为2.5V，灯丝电阻约为10Ω）、电流表、电压表、开关各一个、规格分别为R1“10Ω 1A”和R2“50Ω0.5A”的滑动变阻器各一个、导线若干．

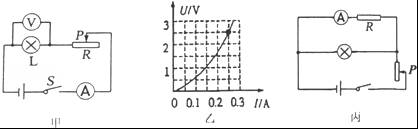

（1）小红设计了图甲所示的电路，她应选用规格为 的滑动变阻器（选填“R1”或“R2”），该实验中滑动变阻器的主要作用是 ．
（2）正确连接电路后，闭合开关，若小灯泡不亮，电流表有示数，电压表无示数，原因是 ；若小灯泡不亮，电流表无示数，电压表有示数，原因是 ．
（3）排除故障后，移动滑动变阻器滑片在不同位置，小灯泡U—I图象如图乙所示，小灯泡的额定功率为
W．
（4）由图乙发现灯泡电阻是变化的，影响其变化的主要原因是 ．
（5）在没有电压表、只有电流表的情况下，小红增加了一只10Ω的定值电阻R并利用原有器材，也测出了额定电压为2.5V小灯泡的额定功率．步骤如下：
①按照如图丙所示的电路图正确连接实物电路；
②闭合开关，调节滑动变阻器滑片，使电流表示数为 A时，灯泡正常发光；
③断开开关，保持 不变，将电流表改接在灯泡所在支路中，再闭合开关，读出电流表示数I；
④小灯泡额定功率的表达式为P额= ．
