难度：
使用次数：493
入库时间：2016-08-27如图所示，光源S发出一条光射线射向水面，在水面处发生反射和折射，反射光线经过A点．请画出入射光线、反射光线好折射光线的大致方向．
-
难度：
使用次数：451
入库时间：2016-08-27
如图所示，活塞式抽水机AOB部分可视为杠杆，O为支点，当与连杆相连的B点向上运动时，画出作用在手柄A点的最小动力F1及动力臂L1和B点所受的阻力F2．
-
难度：
使用次数：178
入库时间：2016-08-27

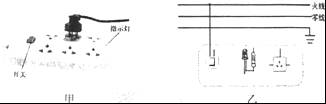

如图甲所示是生活中常用的一个插线板，开关断开时指示灯不发光，插孔不能提供工作电压；开关闭合时指示灯发光，插孔可以提供工作电压；若指示灯损坏，开关闭合时插孔也能提供工作电压．请在图乙中画出开关、指示灯、插孔的连接方式，并把接线板与电源线接通．
-
难度：
使用次数：110
入库时间：2016-08-27
安全用电至关重要，请你用生活用电相关知识解释下面两个问题．
（1）空气开关在电流过大时会自动断开，造成电流过大的原因是什么？
（2）电灯的开关为什么要接在火线和灯泡之间？
-
难度：
使用次数：160
入库时间：2016-08-27
新型四轮沙滩卡丁车，其满载时的质量为600kg，车轮与沙滩接触总面积为2000cm2．该四轮卡丁车满载时在水平沙滩上做匀速直线运动，10min行驶了6km，卡丁车的牵引力为2.3×103N．
（1）当卡丁车满载并静止在水平沙滩上时，它对沙滩的压强为多大？
（2）该卡丁车行驶的功率为多少？
（3）若该卡丁车以汽油为燃料，在这次行驶中需要燃烧1.2kg的汽油．求汽油完全燃烧产生的热量转化为卡丁车机械能的效率是多少？（q汽油=4.6×107J/kg）
