入库时间：2016-08-24根据平面镜成像的特点，在图中画出物体AB在平面镜MM′中的像A′B′．
-
难度：
使用次数：264
入库时间：2016-08-24
如图所示是小明使用一杆秤称物体质量的情境．请画出秤砣绳对秤杆拉力F1的力臂L1和秤钩对秤杆的拉力F2的示意图．
-
难度：
使用次数：323
入库时间：2016-08-24

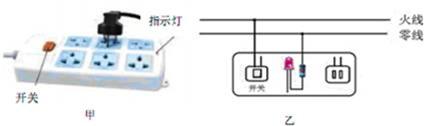

如图甲所示是小明常用的一个插线板，他在使用中发现，插线板的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压，如果指示灯损坏，开关闭合时插孔也能提供工作电压．根据上述现象，请在图乙中画出开关、指示灯和插孔的连接方式，并把接线板与电源线接通
-
难度：
使用次数：156
入库时间：2016-08-24
为了探究电磁铁的磁性强弱跟哪些因素有关，小明同学用漆包线（表面涂有绝缘漆的导线）在大铁钉上绕若干匝，制成简单的电磁铁，如图所示．用此装置去吸引大头针，甲、乙、丙、丁为实验中观察到的四种情况．
（1）实验中通过电磁铁 ；判断电磁铁磁性的强弱，这一方法体现了转换的思
想．（2）比较 两图可知：线圈匝数相同时，电流越大磁性越强．
（3）根据图丁可以得出的结论是 ．
-
难度：
使用次数：72
入库时间：2016-08-24
如图是小宇“探究滑动摩擦力大小与什么因素有关”的实验操作过程，铁块和木块的大小、形状完全相同，木块表面比铁块表面粗糙．
（1）实验中，小宇用弹簧测力计沿水平方向匀速直线拉动物块，根据 ，可知滑动摩擦力大小等于弹簧测力计对物块的拉力．
（2）比较甲、乙两图，可以得出的结论是
（3）乙、丙两图中铁块和木块叠放在一起的目的是 相同，比较乙、丙两图可得滑动摩擦力大小还与接触面的粗糙程度有关．
