难度：
使用次数：122

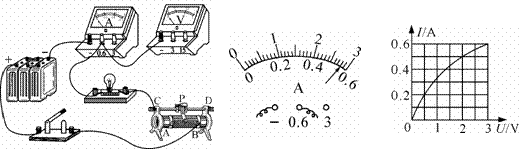

入库时间：2016-08-23如图18所示，在“测量小灯泡的电功率”的实验中（小灯泡的额定电压为2.5V）：
（1）连接电路时，开关应 （选填“断开”或“闭合”）。
（2）图甲是未连接好的实验电路，请你用笔画线代替导线将它连接完整。
（3）连接好电路后，闭合开关，无论怎样移动变阻器的滑片，发现小灯泡都不亮、电流表无示数、电压表有示数，则故障原因可能是小灯泡 （选填“短路”或“断路”）。
（4）故障排除后，移动变阻器的滑片，当电压表的示数为2.5V时，电流表的示数如图乙所示，则小灯泡的额定功率是 W。
（5）根据测出的数据，画出了小灯泡的电流与电压变化的关系图象，如图丙所示，发现图线是弯曲的，其主要原因是 。
-
难度：
使用次数：888
入库时间：2016-08-23
图19是一台电热水壶铭牌上的部分信息。请根据铭牌所提供的信息［水的比热容c=4.2×10³J/（㎏·℃）］，求：
（1）电热水壶正常工作时的电流；
（2）电热水壶装满水时水的质量；
（3）若给该电热水壶装满水进行加热，使水的温度从28℃升高到72℃，则水吸收的热量是多少？
（4）若电热水壶正常工作时，所产生的热量有80%被水吸收，则在第（3）小问中给水加热的时间是多少秒？
-
难度：
使用次数：175
入库时间：2016-08-23
如图20所示，电源电压恒为4V，灯泡标有“4V 2W”字样（灯丝电阻不变）。当S1、S2都闭合，且滑动变阻器R2的滑片P在中点时，电流表示数为0.9A，此时灯泡的功率为P1，当S1、S2都断开时，灯泡实际消耗的功率为P2，且P2︰P1=１︰4。求：
（1）灯泡的额定电流；
（2）R2的最大阻值；
（3）当S1、S2都闭合时，电路消耗的最小功率；
（4）当S1、S2都断开时，R1工作2min消耗的电能。
-
难度：
使用次数：103
入库时间：2016-08-23
在一底面积为4m2的圆柱形深井底部，有一体积为2 m3，密度为10×103kg/ m3的贵重物体，现用如图21所示的装置将其打捞上来。若牵引车以0.6 m / s的速度匀速向右行驶，通过滑轮组将物体由井底开始往上拉，30s后井底受到的水的压强恰好变化了2.5×103Pa，（忽略动滑轮和绳子的重力及滑轮与绳子之间的摩擦，g取10N/kg）求：
（1）物体的重力；
（2）物体浸没在水中时受到的浮力；
（3）牵引车行驶了30s后，物体被提升的高度；
（4）物体未露出水面前，物体受到绳子拉力的功率；
（5）牵引车行驶了30s时，牵引车对绳子的拉力。
