难度：
使用次数：193
入库时间：2016-08-23如图13所示的电路中，电源电压保持不变，R1为定值电阻，R2为滑动变阻器（a、b为其两个端点）。当闭合开关S，滑片P在某一端点时，电压表示数为8V，R2消耗的功率为0.8W，滑动变阻器R2的最大阻值是 Ω。
-
难度：
使用次数：292
入库时间：2016-08-23
请在图14中作出入射光线AO的反射光线，并标出反射角。
-
难度：
使用次数：435
入库时间：2016-08-23
如图15所示，小明用羊角锤拔铁钉，请画出在A点施加最小动力F的示意图及其力臂l。
-
难度：
使用次数：109
入库时间：2016-08-23
图16甲是“观察水沸腾”的实验装置。
（1）当水沸腾时，观察到温度计的示数如图16乙所示，则此时水的沸点是 ℃，说明液面上的气压 （选填“大于”、“等于”或“小于”）1个标准大气压。
（2）当水沸腾时，杯口附近出现大量“白气”，“白气”是杯中冒出的水蒸气遇冷 （选填“汽化”或“液化”）形成的，该过程要 （选填“吸热”或“放热”）。
-
难度：
使用次数：386
入库时间：2016-08-23

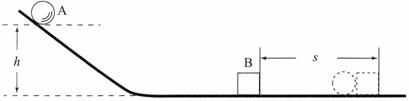

图17是“探究物体的动能跟哪些因素有关”的实验装置图。
（1）若让同一钢球A分别从斜槽不同的高度由静止开始滚下，高度h越高，钢球运动到水平面时速度越 ，木块B被撞得越远。这反映出物体的动能与物体的 （选填“质量”或“速度”）有关。
（2）若让不同质量的钢球从斜槽同一高度由静止开始滚下，速度相同时，质量越 的钢球将木块B撞得越远。这反映出物体的动能与物体的 （选填“质量”或“速度”）有关。
（3）若斜槽光滑，小球从斜槽顶端由静止滚到斜面底部的过程中，其机械能 （选填“变大”、“ 不变”或“变小”）。
