入库时间：2016-08-16小芳想测量汽车防冻液的密度，设计了如下实验步骤．

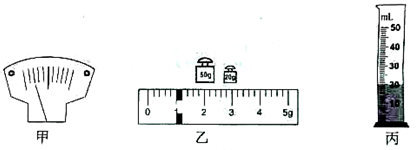

（1）小芳将大平放在水平台上，将游码放在标尺左端的零刻度线处，指针位置如图甲所示，她应将平衡螺母向________(选填“左”或“右”)调节，直到天平平衡．
（2）用天平测得空烧杯的质量为50g．在烧杯中倒入适量的防冻液，用天平测量烧杯与防冻液的总质量，天平平衡时砝码和游码如图乙所示，则烧杯中防冻液的质量为_____g．
（3）将烧杯中的防冻液全部倒入量筒中，其示数如图丙所示．则量筒中防冻液的体积为_____cm3．经计算防冻液的密度是____________kg/m3．
（4）小芳用这冲方法测得的密度与真实值相比_________(选填“偏大”或“偏小”)．
（5）实验时，小芳不慎将妈妈的环形玉坠掉进防冻液中并沉底，说明玉坠密度______(选填“大于”、“小于”或“等于”)防冻液密度．
（6）小芳想知道玉坠的密度．于是，她先用弹簧测力计测出玉坠的重力，再将环形王坠的一半体积浸没在防冻液中，此
时弹簧测力计的示数为其重力的3/4，则玉坠的密度与防冻液的密度之比为ρ坠︰ρ液=___________． -
难度：
使用次数：103
入库时间：2016-08-16

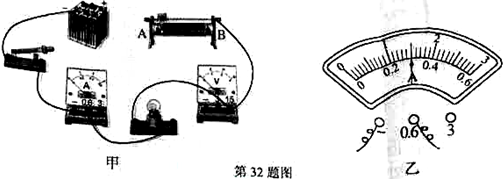

小华要测量额定电压为3.8V的小灯泡的电阻，图甲是他连线的部分电路，其中滑动变器规格为“30Ω 1A”．
（1）请用笔画线代替导线将图甲电路连接完整，使滑动变阻器连入的阻值最大．
（2）闭合开关，发现灯泡不亮，电压表无示数，电流表有示数．则电路故障的原因是__________________．此时电流表的示数为0.2A，可知电源电压为____________V．
（3）小华排除故障，并正确连接电路后，调节滑动变阻器的滑片，当电压表的示数为2.1V时，电流表的示数如乙所示，则此时小灯泡的电阻为________Ω，若让小灯泡正常发光，滑片应向___________(选填“左”或“右”)移动．

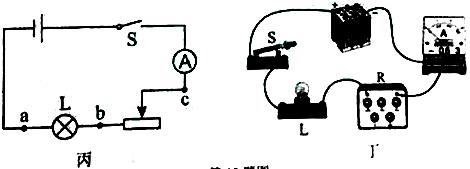

（4）实验结束后，小峰也用相同的器材测量该小灯泡的额定功率．实验中，他调节滑动变阻器的滑片，发现当电压表的示数为2.2V时，小灯泡正常发光．则小峰是将电压表并联在图丙中的_________(选填“ab”、“bc”或“ac”)之间．若此时电流表示数为0.4A，则该小灯泡的额定功率为_________W．
（5）小峰想用此电路探究“导体中电流与电压的关系”，则他_________(选填“能”或“不能”)得出正确结论．
（6）同学们完成实验后，老师又连接了图丁所示的电路，让同学们用它测量小灯泡的额定功率(已知小灯泡的额定电流为I额、电源电压为U，R为电阻箱，可以直接读出它的阻值)．请将实验过程补充完整．
①闭合开关S，调节电阻箱，使电流表示数为________________，并记下此时电阻箱的阻值为R；
②小灯泡额定功率的表达式为P额=______________(用符号表示)．
