难度：
使用次数：57

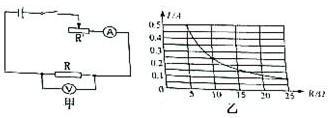

入库时间：2016-08-16图甲是小伟探究“导体中电流与电阻的关系”的实验电路图．图乙是他根据实验数据描绘出的I一R关系图象．由图象可知：当电压一定时，电流与电阻成_______ (选填“正比”或“反比”)；他每次控制电阻的两端电压为____V不变．若电源电压为4.5V，实验中R的阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω，那么滑动变阻器的阻值至少为____Ω．
-
难度：
使用次数：393
入库时间：2016-08-16
如图所示，ab是光源S射向平面镜后的一条反射光线，并射向凹透镜的焦点F．S/是光源S在平面镜中的像．请画出：（1）光源S的位置；（2）ab的入射光线；（3）ab经凹透镜的折射光线．
-
难度：
使用次数：151
入库时间：2016-08-16
图甲是打开的汽车后备箱盖，它被液压杆支撑(不计后备箱盖重)．关箱盖时，它可看作一个杠杆，图乙是其简化图：O是支点．F2是液压杆作用在A点的阻力．请在图乙中画出：（1）阻力臂l2；（2）在B点关上后备箱盖的最小动力F1及其力臂l1．
-
难度：
使用次数：88
入库时间：2016-08-16
图甲是某宾馆的房卡，它相当于一个开关．只有房卡插入卡槽里，房间内的灯和插座才能工作．图乙是房间内已经连好的部分电路图，S1是房卡开关，S2是控制灯L的开关．为使灯和插座正常工作，请将图乙中的电路图补充完整．
-
难度：
使用次数：105
入库时间：2016-08-16
如图是一个手持电熨斗，它操作方便．通电后用它夹住潮湿衣服的袖口、领口来回拉伸，就可以实现熨烫．请你用学过的知识回答问题：
（1）电熨斗的发热原理是什么?
（2）衣服上方的“白气”是什么物态变化形成的?
（3）它是通过什么方式改变衣服内能的?
