难度：
使用次数：184

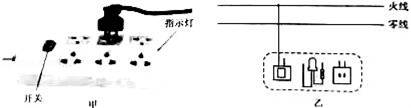

入库时间：2016-08-13如图甲所示是一个常用的插线板．插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压，开关闭合时指示灯发光，插孔可以提供工作电压；开关闭合时插孔也能提供工作电压，根据上述说明，在图乙中画出开关、指示灯、插孔与电源线的连接方式．
-
难度：
使用次数：172
入库时间：2016-08-13
在一节物理校本研究课中，小明同学与小芳同学要比较甲、乙比较甲、乙两种比热容的大小，他们准备了两只相同的烧杯，分别装了初温和质量相同的甲、乙液体．
（1）在设计实验方案时，加热的方式选择下列的 （填字母代号）更科学．
A．用两只相同的酒精灯分别给甲、乙液体的烧杯加热
B．用两只功率相同的电加热器分别浸没在甲、乙液体中加热
（2）在两种液体都不沸腾的前提下，小明认为要把甲、乙两种液体都加热到相同的温度然后进行比较；小芳认为要加热到相同的时间然后进行比较，你认为方法可行的是 （选填“仅小明可行”、“仅小芳可行”或“两人都可行”）
（3）根据你第（2）问做出的选择，说出应该这样判断得出甲、乙两种液体比热容的大小．
-
难度：
使用次数：78
入库时间：2016-08-13
采用如图的装置探究“电流产生的热量跟什么因素有关”，接通电源，瓶内的空气被加热后膨胀，使U型管中的液面发生变化，通过观察U型管的液面变化情况比较出瓶内电阻丝的发热多少．
（1）如图所示的是探究电流产生的热量跟 的关系，通电一段时间 （选填“左瓶”或“右瓶”）内的电阻丝产生的热量多．
（2）让实验装置冷却到初始状态，把右瓶并联的两根电阻丝都放入瓶内，接通电源比较两瓶内电阻丝发热多少．此时该装置是探究电流产生的热量跟 的关系，一段时间后电阻丝产生的热量 （选填“左瓶”、“右瓶”或“两瓶一样”）多．
-
难度：
使用次数：319
入库时间：2016-08-13
如图所示，把一个底面积为S，高为l的长方体浸没在密度为ρ的液体中，上、下表面分别距液面为h1和h2，因为液体内部存在压强，所以长方体各表面都受到液体的压力．
（1）分析图中长方体的受力情况，其受到浮力的原因是 ，浮力的方向是 ．
（2）大量的实验结果表明：“浸在液体中的物体受到浮力的大小等于它排开液体所受的重力”．请从浮力产生原因的角度推导出这一结论．
-
难度：
使用次数：137
入库时间：2016-08-13
三峡升船机于2015年12月21日进行实船测试．如图所示，旅游船“长江电力”号先进入上游航道，开启活动桥、卧倒门、防撞装置、工作门后，旅游船缓慢驶入承船厢，随后承船厢内相关设施依次关闭．客轮在承船厢中，仿佛进入了一个装水的“大脚盆”，像坐电梯一样，由机械驱动承船厢下降，承船厢以0.2m/s的速度匀速下降，从上游175m水位下降至下游62m水位处，又依次开启活动桥、卧倒门、防撞装置、工作门后，旅游船缓缓驶出承船厢．
（1）升船机承船厢在下降过程中动能、重力势能和机械能怎样变化？
（2）升船机承船厢下降过程所用的时间是多少？
