难度：
使用次数：78
入库时间：2016-08-12在“探究凸透镜成像规律”的实验中：

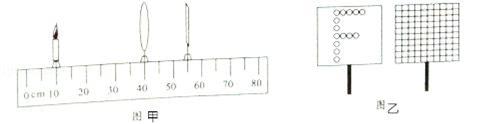

（1）实验这种正确安装并调节后，小芳同学在如图甲所示的光屛上看到了烛焰清晰的像，则她看到的像是 （选填“倒立”或“正立”）、 （选填“放大”或“缩小”）的．
（2）实验中，若用不透明的硬纸板挡住凸透镜的上半部分，则光屛上的像 （填选项序号）．
A．只出现烛焰像的上半部分 B．只出现烛焰像的下半部分
C．出现烛焰完整的像，但像更小了 D．像仍然是完整的，且大小不变，只是变暗了
（3）如果保持蜡烛和凸透镜的位置不变，把光屛向右移动一小段距离后，要想在光屛上再次得到清晰的像，可在蜡烛与凸透镜之间放一个焦距合适的 眼镜．（选填“近视”或“远视”）
（4）某小组实验时对图甲中的装置进行了改进，将蜡烛换成带有“F”形的LED灯、光屛贴上方格纸，如图乙所示，请写出改进后其中一个优点： ．
-
难度：
使用次数：138
入库时间：2016-08-12
小杨在“测量小灯泡额定功率”的实验中，所用小灯泡的额定电压为2.5V．

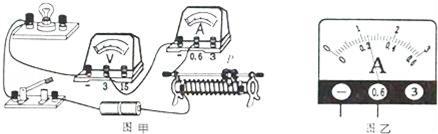

（1）用笔画线代替导线，将图甲的实物图连接完整．
（2）闭合开关，移动滑动变阻器的滑片P，发现小灯泡始终不亮，电压表有示数、电流表无示数，则可能的原因是 ．
（3）排除故障后，闭合开关，发现
此时电压表的示数为2.2V，若要测量小灯泡的额定功率，应将滑动变阻器的滑片P向 （选填“左”或“右”）移动，直到电压表的示数为 V，此时电流表示数如图乙所示，其值为 A，则小灯泡的额定功率为 W．
-
难度：
使用次数：161
入库时间：2016-08-12
如图所示，万众期待的泉州公共自行车﹣“小黄人”于5月20日终于和市民见面啦！小健同学骑着“小黄人”，在一段平直的公路上匀速行驶了300m，用时1min，若自行车的质量为20kg，受到的阻力为20N，与地面的总接触面积为3×10﹣3m2，小健的质量为55kg．求：（1）自行车行驶的速度；
（2）骑行时地面受到的压强；
（3）小健骑行时的功率．
-
难度：
使用次数：134
入库时间：2016-08-12
如图所示的电路中，电源电压保持不变，电阻R1=20Ω，闭合开关S后，电流表A的示数为0.6A，电流表A1的示数为0.2A．求：
（1）R1两端的电压；
（2）R2的阻值；
（3）电路消耗的总功率．
-
难度：
使用次数：70
入库时间：2016-08-12
小强就爱买了一个自动电热水壶，其铭牌如下表，小强装了1L的水，加热6min后把水烧开，水壶自动断电．已知大气压为1个标准大气压，家庭电路电压为220V，电热水壶的电阻不变，水的初温为20℃，c水=4.2×103J/（kg•℃），ρ水=1.0×103kg/m3．求：
（1）这壶水吸收的热量；
（2）电热水壶的热效率；
（3）在用电高峰期，电路中的实际电压降为198V时，电热水壶的实际功率．
自动电热水壶
型号
WL100F
电源
220V 50Hz
额定功率
1100W
容量
1L
