难度：
使用次数：153

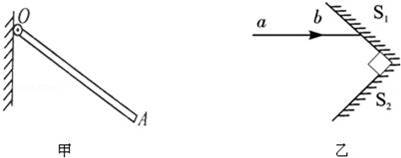

入库时间：2016-08-12（1）如图甲所示，一重为G的均匀木棒，可绕O点转动．若让木棒静止在图示位置，请画出木棒所受重力和作用在A点的最小动力F的示意图．
（2）如图乙所示是一种称为“角反射器”的光学装置，有一束激光沿a、b 方向入射到平面镜S1上．试在图中作出经平面镜S1、S2反射后的光路（保留必要的作图痕迹）．

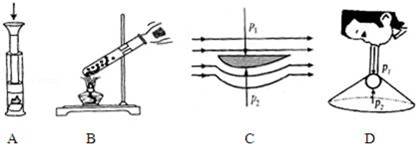

（3）在下列四幅图中，图 表示内能转化为机械能，图 中气体压强p1＞p2．
（4）电磁波的传播不需要 ，它在真空中的传播速度是3×108m/s；太阳能是环保的可再生能源，我们可以用太阳能电池把太阳能转化成 ．
-
难度：
使用次数：77
入库时间：2016-08-12

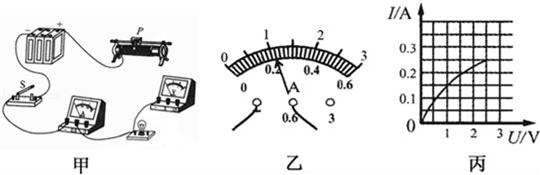

小勇在测量额定电压是2.5V小灯泡电功率的实验中
（1）为完成实验，请用笔画线代替导线，将图甲中的实物电路图连接完整．
（2）闭合开关后，发现无论怎样移动滑动变阻器的滑片，小灯泡发光较暗但亮度一直不变，其原因是 ．
（3）正确连接电路后，移动滑动变阻器的滑片，当电压表示数为2V时，电流表示数如图乙所示，此时，小灯泡的实际功率为 W．
（4）若要测量小灯泡的额定功率，应再将滑动变阻器的滑片向 （填“左”或“右”）移动，直至电压表示数为 V为止．
（5）移动滑动变阻器的滑片，记下多组电流表示数及对应的电压表示数，并画出图丙所示的I﹣U图象，从图象可以计算出小灯泡的额定功率为 W．
-
难度：
使用次数：66
入库时间：2016-08-12

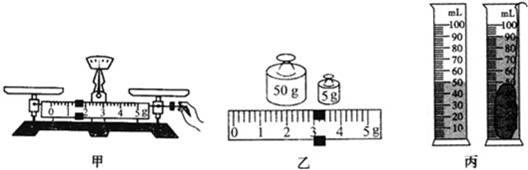

小浩同学用天平、量筒和水等器材测量小石块密度的实验中
（1）图甲是小浩在调节天平时的情景，小丽指出了他在操作上的错误，你认为错误之处是 ．
（2）小浩纠正了错误后调节好天平，将石块放入左盘，天平平衡时，测出石块的质量如图乙所示，小石块质量是 g．
（3）如图丙所示，量筒测出小石块的体积是 cm3，则小石块的密度是 g/cm3．
（4）小丽同学做这个实验时没有用天平，也测出了该石块的密度．她先按照小浩的方法测出石块的体积，然后用体积为48cm3、质量为12g的小泡沫块（不吸水）与小石块用细线捆在一起，再次放入量筒中，石块和泡沫块漂浮在水面上，且有1/3的泡沫露出水面．石块和泡沫块放入量筒之前水面初始位置是28ml，则石块和泡沫块放入量筒后水面应该在 ml刻度处．小丽测出的石块密度 （选填“大于、小于、等于”）小浩的测量值．
-
难度：
使用次数：179
入库时间：2016-08-12
随着人民生活水平的提高，小汽车逐步走进千家万户．
（1）如图所示是小丽家新买的小汽车，总质量1200kg，每个车轮与地面接触面积20cm2．求：小汽车停放在车库时，车对地面的压强．（取g=10N/kg）
（2）小丽家打算利用周末去离家72km的武汉，若车行驶的平均速度为20m/s，则去武汉大约需多长时间？
-
难度：
使用次数：610
入库时间：2016-08-12
如图所示电路，电源电压保持不变，灯上标有“6V 3W”字样，当开关S1闭合、S2断开、滑动变阻器滑片P移到a端时，电压表的示数为2.4V，电流表示数为0.3A（灯泡灯丝电阻不随温度的变化而改变）．
求：
（1）滑动变阻器的最大阻值．
（2）此时灯泡的实际功率．
（3）电源电压．
（4）当开关S1和S2都闭合、滑动变阻器的滑片P移到b端时，电路消耗的总功率．
