难度：
使用次数：151
入库时间：2016-08-11如图13所示的电路中，电源电压保持不变，R1为定值电阻，R2为滑动变阻器（a、b为其两个端点）。当闭合开关S，滑片P在某一端点
时，电压表示数为8V，R2消耗的功率为0.8W；当滑片P移到另一位置时，电流表示数为0.3A，R2消耗的功率比原来增加了1W。则滑动变阻器R2的最大阻值是 Ω，整个电路消耗的最大功率是 W。
-
难度：
使用次数：124
入库时间：2016-08-11
（1）请在图14中作出入射光线AO的反射光线，并标出反射角。
（2）如图15所示，小明用羊角锤拔铁钉，请画出在A点施加最小动力F的示意图及其力臂l。
-
难度：
使用次数：53
入库时间：2016-08-11
图16甲是“观察水沸腾”的实验装置。
（1）当水沸腾时，观察到温度计的示数如图16乙所示，则此时水的沸点是 ℃，说明液面上的气压 （选填“大于”、“等于”或“小于”）1个标准大气压。
（2）当水沸腾时，杯口附近出现大量“白气”，“
白气”是杯中冒出的水蒸气遇冷 （选填“汽化”或“液化”）形成的，该过程要 （选填“吸热”或“放热”）。 -
难度：
使用次数：158
入库时间：2016-08-11

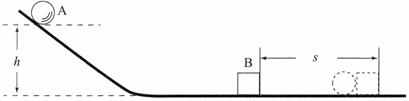

图17是“探究物体的动能跟哪些因素有关”的实验装置图。
（1）若让同一钢球A分别从斜槽不同的高度由静止开始滚下，高度h越高，钢球运动到水平面时速度越 ，木块B被撞得越远。这反映出物体的动能与物体的 （选填“质量”或“速度”）有关。
（2）若让不同质量的钢球从斜槽同一高度由静止开始滚下，速度相同时，质量越 的钢球将木块B撞得越远。这反映出物体的动能与物体的 （选填“质量”或“速度”）有关。
（3）若斜槽光滑，小球从斜槽顶端由静止滚到斜面底部的过程中，其机械能 （选填“变大”、“ 不变”或“变小”）。
-
难度：
使用次数：119
入库时间：2016-08-11

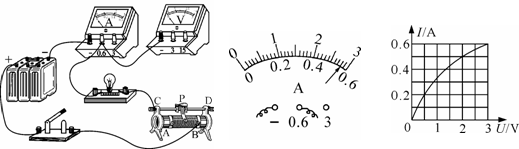

如图18所示，在“测量小灯泡的电功率”的实验中（小灯泡的额定电压为2.5V）：
（1）连接电路时，开关应 (选填“断开”或“闭合”）。
（2）图甲是未连接好的实验电路，请你用笔画线代替导线将它连接完整。
（3）连接好电路后，闭合开关，无论怎样移动变阻器的滑片，发现小灯泡都不亮、电流表无示数、电压表有示数，则故障原因可能是小灯泡 （选填“短路”或“断路”）。
（4）故障排除后，移动变阻器的滑片，当电压表的示数为2.5V时，电流表的示数如图乙所示，则小灯泡的额定功率是 W。
（5）根据测出的数据，画出了小灯泡的电流与电压变化的关系图象，如图丙所示，发现图线是弯曲的，其主要原因是 。
（6）若把这样的两只灯泡串联接在4V的电源上，则此时每个灯泡消耗的实际功率是
W。
