入库时间：2016-08-10在“探究影响液体内部压强的因素”实验中．
（1）压强计是通过U型管的 来显示橡皮膜所受压强大小

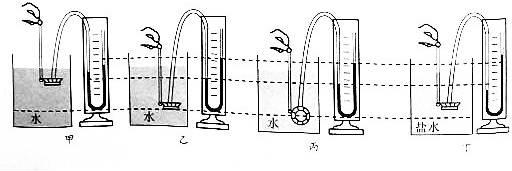

（2）小华实验时的情形如图所示，四幅图中烧杯内的液面相平．（不考虑实验结论的偶然性）
①比较甲和图 ，可以初步得出结论：在同种液体中，液体内部压强随深度的增加而增大
②保持金属盒在水中的深度不变，改变它的方向，如图乙、丙所示，根据实验现象可以初步得出结论：
③比较乙和图丁，能初步得出液体内部压强与液体密度有关的结论吗？ ，理由是：
-
难度：
使用次数：224
入库时间：2016-08-10
在“探究影响滑轮组机械效率的因素”的实验中，小明用同一滑轮组进行了三次实验，实验数据如表：
序号
动滑物重
G动/N
物重
G/N
物体上升的
高度h/m
绳端收到的拉力F/N
绳端移动的距离s/m
滑轮组的机械效率η/%
1
0.5
1
0.1
0.6[来源:学科网ZXXK]
0.3
55.6
2
0.5
2
0.1
1.0
0.3
66.7
3
0.5
4
0.1
0.3
（1）根据表格中的数据，在图甲种画出滑轮组的绕绳方法．
（2）实验中，沿竖直方向匀速拉动弹簧测力计，使物体缓缓上升，在测量绳端所受的拉力时，弹簧测力计应 （选填“保持静止”或“匀速上升”）
（3）第三次试验时，测力计实数如图乙所示，此时绳端受到的拉力为 N，滑轮组的机械效率为 %
（4）根据表格中的数据分析可知：
①随着物重的增大，额外功 （选填“变小”、“不变”或“变大”），原因是
②要提高同一滑轮组机械效率，可以采取 的措施．
-
难度：
使用次数：77
入库时间：2016-08-10
在“测量小灯泡的功率”的实验中．

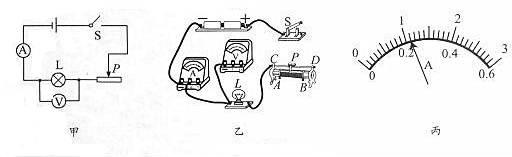

（1）小明设计了如图甲所示的电路图．按照电路图，已完成部分实物电路连接（如图乙所示）．根据图乙中的信息，电压表量程应选0～ V；若开关闭合后，向左移动滑动变阻器滑片P，能使电路中电流变大，应将开关右侧接线柱与滑动变阻器的 （选填“A”、“B”、“C”或“D”）接线柱相连．
（2）正确连接好电路，闭合开关后发现：小灯泡不亮，电流表示数为零，而电压表示数接近电源电压，经检查，电流表是完好的，仅滑动变阻器或小灯泡存在故障，则电路中的故障是 ．排除故障后，闭合开关，仍发现小灯泡不亮，电流表指针偏转很小，要使该小灯泡发光只需
（3）观察小灯泡在不同电压下的亮度，读出电压表，电流表示数，实验记录见表：
实验序号
电压U/V
电流I/A
小灯泡亮度
实际功率P/W
1
2
0.18
偏暗
0.36
2[来源:学&科&网]
2.5
0.2
正常发光
0.5
3
3
偏亮
①由表格可知：该小灯泡额定电压为 V．
②当小灯泡两端电压为3V时，小灯泡偏亮，小明担心灯丝会烧断，于是立即断开开关，未读取电流表示数．同组的小华观察到当时电流表指针的位置如图丙所示，则通过小灯泡的电流为 A，小灯泡的实际功率为 W．
（4）本实验电路除了能测出小灯泡的功率，小明认为还能测出小灯泡灯丝的阻值，小华认为还能探究电流与电压的关系，你认为 同学的观点是错误的，理由是：
