难度：
使用次数：107

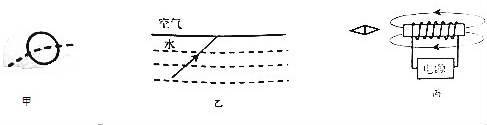

入库时间：2016-08-10根据要求作图
（1）如图甲，画出被踢出的足球在空中飞行时所受重力的示意图．
（2）如图乙，一束光从水中斜射入空气，画出进入空气中折射光线的大致方向．
（3）如图丙，根据通电螺线管外部的磁感线方向，标出图中电源的正极和小磁针静止时的N极
-
难度：
使用次数：103
入库时间：2016-08-10
近年来，理论电动平衡车深受年轻人的喜爱，如图所示，它采用站立式的驾驶方式，人通过身体的前倾、后仰实现驾驶，如表为某型号独轮电动车平衡车的部分数据，则：
质量
10kg
轮胎与地面接触面积
30cm2
最大速度
16km/h
充满电行程
24km
（1）该车充满电后，若以最大速度行驶，能行驶的最长时间是多少？
（2）质量为50kg的人驾驶该车，在水平地面上匀速行驶．若所受阻力为总重力的0.2倍，此时该车受到的牵引力是多大？（g取10N/kg）
（3）质量为50kg的人驾驶该车时，车对水平地面的压强是多大？
-
难度：
使用次数：159
入库时间：2016-08-10
小华利用电能表和手表估测规格为“220V 1100W”电水壶的实际功率，电能表表盘如图所示．
（1）这种电水壶正常工作时，内部电热丝的电阻是多大？
（2）在此电水壶中加水，将其接入电路并工作，输出电能表的指示灯在3min内闪烁80次，则：①电路在3min内消耗的电能是多大？②电路的实际电功率是多大？
（3）①上一问算出的电路实际电功率 电水壶额定功率（选填“大于”、“等于”或“小于”）
②造成此大小关系的原因是： ．
-
难度：
使用次数：82
入库时间：2016-08-10
小华用两个完全相同的棋子A和棋子B．在水平桌面上探究平面镜成像的特点，实验装置如图
（1）无论怎样在桌面上移动棋子B，都无法使它与棋子A的像完全重合．出现这种情况的原因是 ．排除问题后，移动棋子B，使它与棋子A的像完全重合，这样做的目的除了能
确定棋子A经平面镜所成像的位置，同时还能比较 大小关系．（2）用铅笔画出平面镜及棋子A和棋子B的位置，并画出棋子A和棋子B位置的连线，经测量发现：两棋子的连线与镜面 ，两棋子到镜面的距离相等
（3）移去棋子B，将一张白卡片竖直放在棋子B所在的位置，直接观察白卡片，观察白卡片上没有棋子A的像，说明棋子A经平面镜所成的是 像
（4）用木板紧贴玻璃板背面，挡住玻璃板后的光，人眼在玻璃板前 （选填“能”或“不能”）看见棋子A的像．
-
难度：
使用次数：116
入库时间：2016-08-10

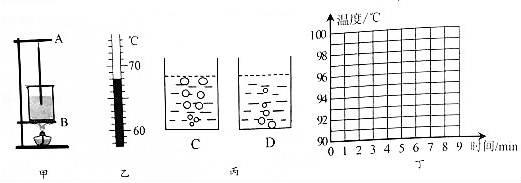

小明利用如图甲所示的实验装置观察水的沸腾
（1）组装器材时
，应先固定图甲中的 （选填“A”或“B：（2）安装好实验器材后，为缩短实验时间，小明在烧杯中倒入热水，温度计示数如图乙所示，此时温度计的示数为 ℃；
（3）在水温升高到90℃后，小明每隔1min观察1次温度计的示数，记录在表中，直至水沸腾，如此持续3min后停止读数；
时间/min
0
1
2
3
4
5
6
7
8
温度/℃
90
92
94
96
98
99
99
99
①在第7min小明忘记记录数据，此时的水温应为 ℃；
②小明观察到：沸腾时水中气泡的情形为图丙中 图（选填“C”或“D”）；
③请你根据表格中的数据，在图丁所示的坐标系中画出水沸腾前后温度随时间变化的图象．
