入库时间：2016-08-09在测定"额定电压为2.5V的小灯泡电功率"的实验中，电源电压保持不变。

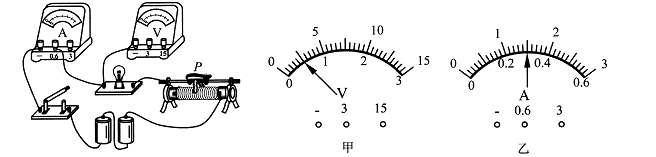

(1)请你用笔画线代替导线，将图中的实物电路连接完整(导线不得交叉)。
(2)实验时，移动滑动变阻器的滑片，发现小灯泡始终不亮，但电压表有示数，电流表无示数，则故障的原因可能是_____________________ (写出一种即可)。
(3)故障排除后，闭合开关，变阻器滑片P移至某处时，电压表示数如图甲，若想测量小灯泡的额定功率，应将滑动变阻器滑片P向_______端(选填"左"或"右")移动，直到电压表的示
数为_______V，小灯泡正常发光，此时电流表示数如图乙所示，则小灯泡的额定功率为_______W。 -
难度：
使用次数：113
入库时间：2016-08-09
由连云港市市政府主导，某集团投资建设的公共自行车项目，通过相关部门的宣传，"绿色出行，低碳生活"的理念深入人心。经过一段时间的运行，公共自行车已经真正融入到港城人民的生活中。一位市民骑着自行车在平直的水平路面上以5m/s的速度匀速行驶，已知该市民质量为60kg，自行车质量为10kg，前后轮胎和地面总接触面积为2×10-3m2。假定骑行过程中人和车受到的阻力恒为15N，在该市民骑行过程中，求:(g=10N/kg)
(1)自行车对水平路面的压力;
(2)自行车对水平路面的压强;
(3)该市民做功的功率。
-
难度：
使用次数：137
入库时间：2016-08-09

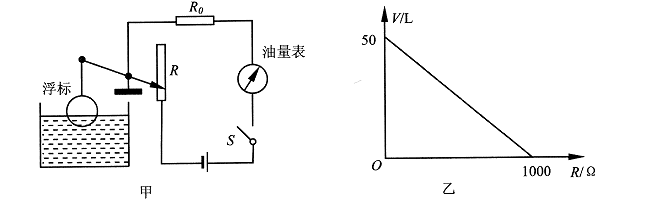

如图甲所示，是一种自动测量油箱内油量的装置，油量表(由电流表改装而成)的指针能指示油箱内油的多少。当油箱加满油时，浮标通过杠杆使滑片恰好移至变阻器的最下端;当油箱油量减少到5L时，油量表会发出警告。油的体积V和变阻器接入电路的电阻R的关系如图乙所示，电源电压恒为6V，定值电阻R0的阻值为1000Ω。闭合开关S，求:
(1)当油箱加满油时电路中的电流;
(2)油箱内油量剩余一半时变阻器R两端的电压;
(3)油量表刚报警时R0的功率。
