难度：
使用次数：680
入库时间：2016-08-09如图所示，A′B′是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜（保留作图痕迹）．
-
难度：
使用次数：169
入库时间：2016-08-09
请用笔画线代替导线，将图中的开关、灯泡和三孔插座正确接入家庭电路中．
-
难度：
使用次数：998
入库时间：2016-08-09

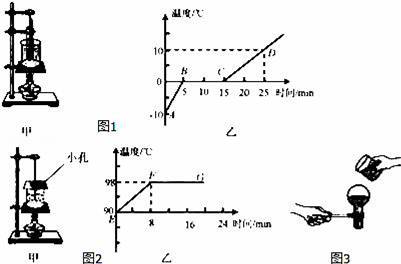

在探究热现象的实验中，小明用烧杯、试管、温度计、圆底烧瓶等器材进行了如下实验．
（1）小明用图1甲所示的装置“探究冰熔化时温度的变化规律”，根据实验数据绘制了温度随时间变化的图象，如图1乙所示．该物质在BC段处于 （选填“固体”、“液体”或“固液共存”）状态，此过程中物质的内能 （选填“增加”、“减少”或“不变”）；比较图乙中AB段与CD段可知，质量相同的冰和水在升高相同的温度时，加热时间不同，原因是 ．
（2）小明用如图2甲所示的装置“探究水沸腾时温度变化的特点”，纸板上留有小孔的目的是 ．实验中温度随时间变化的图象如图乙所示，分析FG段会发现 （请写出一条）．
（3）小明用图3所示的烧瓶将水加热至沸腾后，把烧瓶从火焰上拿开，水会停止沸腾．再迅速塞上瓶塞，把烧瓶倒置并向瓶底浇冷水，发现水又重新沸腾了，这是因为 ．
-
难度：
使用次数：119
入库时间：2016-08-09
牛奶密度是检验牛乳质量的一项重要指标，小明为了比较市场上两种不同品牌牛奶的密度，设计了如下实验：
（1）通过观察比较牛奶的密度
小明将一正方体塑料块先后放入两种牛奶中，让它漂浮在液面上，观察塑料块露出液面的体积，露出液面体积较大的牛奶的密度较 ．又将压强计的金属盒先后放入两种牛奶中的同一深度，观察U形管液面的高度差，高度差较大的牛奶的密度较 ．
（2）通过测量比较牛奶的密度
小明利用弹簧测力计、烧杯、石块、细绳和水等物品来测量．其操作步骤是：
①用弹簧测力计测出石块的重力为G；
②将石块浸没在水中，弹簧測力计的示数为F1；
③ （写出具体方法和要测出的物理量并用字母表示）：
④牛奶密度的表达式为ρ牛奶= （用测出物理量的字母表示，水的密度用ρ水表示）．
-
难度：
使用次数：100
入库时间：2016-08-09

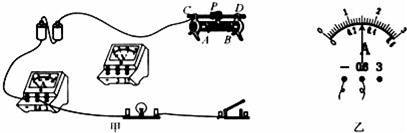

小明在“测量小灯泡电功率”的实验中，所用器材如下：两节干电池，电流表，电压表，滑动变阻器，额定电压为2.5V的小灯泡，开关，导线若干．
（1）用笔画线代替导线将图甲的电路连接完整（要求滑片向右移动小灯泡变亮）．
（2）正确连接电路后，闭合开关发现小灯泡不亮，电流表有示数，电压表无示数，若电路中只有一处故障，这个故障可能是 ．
（3）排除故障后小明继续实验，当电压表示数为2.1V时，要测量小灯泡的额定功率，应将滑片P向 （选填“A”或“B”）端移动使电压表示数为2.5V，此时电流表的示数如图乙所示，则电流表的示数是 A，小灯泡的额定功率J是 W．
（4）若将小灯泡换成定值电阻，该电路还可进行的实验有 （请写出一个）．
