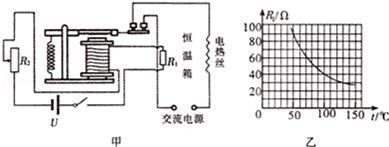

入库时间：2016-08-08如图甲所示，某恒温箱的加热电路由交流电源、电热丝等组成，其电路通断由控制电路控制，控制电路由电磁继电器．热敏电阻R1（安装在恒温箱内）、可变电阻器R2、低压电源、开关等组成，R1的阻值随温度变化的关系如图乙所示，调节可变电阻器使得R2=110Ω，闭合开关，当恒温箱内温度升高到50℃时，由于电磁继电器的作用，加热电路被断开，电池继电器的线圈电阻忽略不计，请回答：
（1）电磁继电器中电磁铁上端是 极．（填“N”或“S”）
（2）恒温箱内温度不断升高时，电磁铁的磁性变 ，加热电路会因此被 （填“接通”或“断开”）
（3）调节可变电阻器使得R2′=170Ω，恒温箱内温度升高到多少摄氏度时，加热电路被断开．
（4）整个装置在设计上有何不足之处 ．
