难度：
使用次数：71
入库时间：2016-08-07某实验小组准备探究电流与电压的关系。
（1）请你在虚线框帮他们设计出相应的电路图；

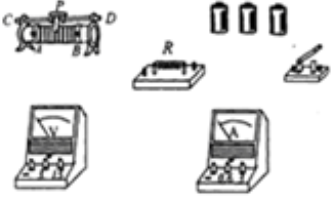

（2）请根据你设计的电路图连接实物电路。
（3）连接好实验电路后，在开关闭合前，滑动变阻器的滑片应置于________处。
（4）经检查电路无误，闭合开关，通过调节滑动变阻器，电流表的示数如图所示，则电流为_______A。
[来源:学科网ZXXK]
（5）经多次调节滑动变阻器，该小组得到相应的数据如下表：
序号
1
2
3
4
5
电压U/V
1.5
1.8
2.1
2.4
2.7
电流I/A
0.30
0.36
0.42
0.48
0.54
请你对上表中的实验数据进行分析，得出的结论是：____________________________________________________________。
-
难度：
使用次数：1251
入库时间：2016-08-07
如图所示，
一个圆柱形容器中装有一定量的水，一个质量为780g的石块挂在弹簧测力计上并浸没在水中，石块静止时弹簧测力计示数为4.2N。容器的底面积为180cm2，g=10N/kg。求：（1） 石块在水中受到的浮力；
（2） 石块的密度（得数保留1位小数）；
（3） 若将石块从水中取出，容器中的水位将下降多少厘米？（附在石块上的水忽略不计）
-
难度：
使用次数：178
入库时间：2016-08-07
芳芳家新买一个电热壶，电热壶的铭牌如图。请你根据电热壶的铭牌，求：
（1）电热壶正常工作时的电流（得数保留2位小数）；
（2）电热壶正常工作时电阻不变，求1min内电热壶产生的热量（电能全部转化为内能）；
（3）完成上述计算后，芳芳还想用电能表验证电热壶标的额定功率是否准确。经测量，她家电路中的电压是220V。她将
家中其它的用电器全部断开，把电热壶装上水后单独接入电路中。芳芳观察到电能表铝盘在1min内转过了84圈，电能表上标有“3600revs/kW•h”。请你通过计算，判断电热壶的铭牌中标的额定功率是否准确。
