难度：
使用次数：86
入库时间：2016-08-01混合动力汽车具有节能、低排放等优点，成为汽车研究与开发领域的重点。某新型的电能过低时，内燃机不工作，蓄电池向车轮输送能量。当需要高速行驶或蓄电池可以给蓄电池充电。车速与所受阻力的关系如图18所示。在某次测试中，由内燃机提供能量，汽车以50km/h的速度匀速行驶了0.5h，同时蓄电池的电能增加了5.4×107J，求：
（1）汽车牵引力做的功；
（2）若所用燃料的热值是5.4×107J/kg，测试过程中消耗8kg的燃料（假设燃料完全燃烧），则放出的总热量是多少？
（3）内燃机工作时转化成电能的效率。
22、（6分）一名体重为560N、双脚与地面接触面积为0.04m2的学生站在水平地面上，用如图19所示的滑轮组，在20s内将600N的重物匀速提升1m（绳重及绳与滑轮之间的摩擦不计）。
（1）请画出滑轮组的绕线。当这名学生未提重物时，他站在地面上对地面的压强多大？
（2）若匀速提升重物的过程中，滑轮组的机械效率是75%，拉力的功率多大？
（3）若用该滑轮组将800N的重物匀速提起1m，机械效率又是多大？
-
难度：
使用次数：136
入库时间：2016-08-01

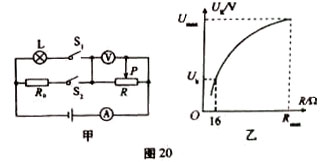

如图20甲所示，L上标有“6V 3W”字样，电流表量程为0～0.6A，电压表量程为0～15V，变阻器R的最大电阻为100Ω。只闭合开关S1，滑片置于a点时，变阻器连入电路中的电阻为R0，电流表示数为Ia；只闭合开关S2，移动滑片P，变阻器两端电压与其连入电路的电阻关系如图19乙所示，当滑片P置于b点时，电压表示数Ub＝8V，电流表示数为Ib。已知Ra：R0＝12：5，Ia：Ib＝3：5（设灯丝电阻不随温度变化）。求：
（1）小灯泡的电阻；
（2）定值电阻R0和电源电压U；
（3）只闭合开关S1时，在电表的示数不超过量程，灯泡两端的电压不超过额定电压的情况下，电路消耗的功率范围。
