入库时间：2016-08-01如图13所示，请将螺线管、滑动变阻器接入电路中，使开关闭合后，螺线管与条形磁铁相互排斥，且滑动变阻器滑片P向右移动时会使斥力变大。
-
难度：
使用次数：377
入库时间：2016-08-01
如图14所示，在探究“光的反射定律”实验中，小红同学将一块平面镜放在水平桌面上，再把一块纸板垂直放置在平面镜上。
（1）实验时让光贴着纸板入射是为了 。
（2）如果纸板没有与平面镜垂直放置，当光贴着纸板沿AO入射时， （选填“能”或“不能”）在纸板上看到反射光。
（3）为了便于测量和研究，需要把光路记录在纸板上，你的方法是： 。
（4）为了得到反射角与入射大小关系的普遍规律，应当 。
-
难度：
使用次数：158
入库时间：2016-08-01
在探究“水的沸腾”实验中：
（1）如图15所示的装置，实验中有一处错误，是 。烧杯上加盖的目的是 。
（2）改正错误后，继续实验，记录的数据如下表。分析表中数据可知，烧杯内水面上方气压 I标准大气压。
时间/min
…
6
7
8
9
10
11
12
13
14
15
16
温度/0C
…
92
93
94
95
96
97
98
98
98
98
98
（3）水沸腾后，烧杯上方出现大量“白气”，和“白气”的形成过程相同的是 （选填序号）。①冰②霜③雾④雪
-
难度：
使用次数：98
入库时间：2016-08-01

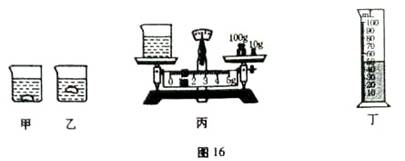

小亮同学利用“等效替代法”测量一粒花生米的密度，实验过程如图16所示。请在下列空格中填写适当内容：
（1）如图16甲，选择一粒饱满的花生米放入装有适量水的透明烧杯中，发现花生米下沉至杯底，则花生米完全浸没在水中下沉时所受的浮力 重力（选填“大于”、“等于”或“小于”）。
（2）如图16乙，往烧杯中逐渐加盐并充分搅拌，直至观察到花生米处于 状态，随即停止加盐。
（3）如图16丙，取出花生米，用调好的天平测出烧杯和盐水的总质量为 g。
（4）将烧杯中的盐水全部倒入量筒中，用天平测出空烧杯的质量为59g，如图16丁，用量筒测出盐水的体积为 ml。
（5）通过公式计算出盐水的密度即可知花生米的密度，本实验中花生米的密度为 kg/m3
（结果保留两位小数）。
-
难度：
使用次数：110
入库时间：2016-08-01
某实验小组在探究“金属丝电阻大小与长度的关系”实验中，取一段粗细均匀的金属丝拉直连接在A、B接线柱上，在金属丝上安装一个可滑动的金属夹P。实验室还提供了下列器材：电压表、电流表、电池组（电压3V）、滑动变阻器（20Ω 2A）、刻度尺、开关和导线若干。

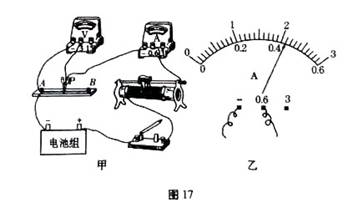

（1）为了测量AP段的电阻R，他们连接了如图17甲所示的电路。连接电路时，闭合开关前，应将滑动变阻器的滑片移至 端（填“左”或“右”）。
（2）该实验小组闭合开关后，小天同学观察发现电压表的读数为3V，电流表的指针几乎没有发生偏转，则电路可能出现的故障是电阻丝AP部分发生 。
（3）某次实验中测得电压表的读数为2.1V，电流表指针偏转如图17乙所示，则此时金属丝的电阻R＝ Ω。
（4）实验中移动金属夹P，分别测出AP段的长度ι和对应的电压、电流值，并计算出对应的电阻值R，其中ι和R的数据如下表：
ι/cm
30
40
50
60
70
80
R/Ω
2.1
2.8
3.5
4.2
4.9
5.6
分析表中数据，可知 。
