难度：
使用次数：65
入库时间：2016-08-01闭合开关后，小磁针静止时北极的指向如图所示，请标出螺线管左端的磁极名称，并画出螺线管上导线的绕向．
-
难度：
使用次数：134
入库时间：2016-08-01

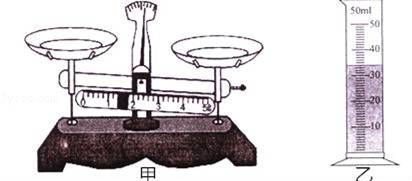

吴丽知道了水的密度是1.0×103kg/m3，她还想知道家中食用油的密度．于是，她找来一个干净的小瓶A、装满食用油，利用如图所示的天平（砝码已丢失）、量筒、茶杯、水和胶头滴管等来进行测量．爸爸说，食用油太粘、不易清洗，不要直接用量筒测量它的体积．吴丽想了想，又找来了一个与A完全相同的干净的小瓶B，最终测出了食用油的密度．她的探究过程如下．
（1）将托盘天平放在水平桌面上， 调节右端的平衡螺母，使横梁平衡．
（2）将盛满食用油的小瓶A放入左盘，将小瓶B放入右盘，向B中加水，直至天平再次平衡．将小瓶B中的水全部倒入量筒中，量筒的示数如图所示，记为V1= cm3．然后将量筒中的水全部倒出．
（3） ，然后将水全部倒入量筒，读出示数，即为食用油的体积，记为V2=40cm3．
（4）根据以上数据，计算得到食用油的密度为 kg/m3．
-
难度：
使用次数：68
入库时间：2016-08-01

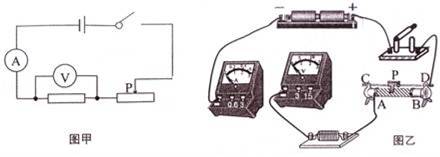

图甲为测量电阻阻值的电路图．实验仪器如下：两节干电池、阻值约为5Ω的待测电阻、电流表、电压表、滑动变阻器、开关、导线等．
（1）请根据电路图，将图乙中实物连接完整．
（2）如果要求当滑动变阻器的滑片自左向右滑动时，加在待测电阻两端的电压增大，在实物图中需将滑动变阻器的两个端点连在电路中，这两个端点是 （从A、B、C、D中选取）．
（3）实验过程中获得的数据如下表：
序号
1
2
3
4
5
电压U/V
0.6
1.2
1.8
2.4
3.0
电流I/A
0.12
0.22
1.8
0.50
0.60
第三组的电流数据有误，应为0.36A，出现这一错误最可能的原因是： ．
（4）表格中第1组合第5组数据分别是滑片位于滑动变阻器的两个端点时获得的．根据这两组数据可以求得滑动变阻器的总阻值为 Ω．
（5）根据串联电路电流和电压的特点，再加一把刻度尺，利用该电路可以探究“滑动变阻器接入电路部分的电阻阻值与接入电路部分的长度的关系”．这种观点是否可行？为什么？
答： ， ．
-
难度：
使用次数：290
入库时间：2016-08-01
某旅游区的缆车起点和终点的相对高度为500m，水平距离为1200m．如图所示，缆车的质量为100kg，底面积为1m2，缆车顶部与钢缆固定在一起，钢缆带动缆车做匀速直线运动．一台缆车运载着质量是80kg的一名游客上山，游客每只脚的面积为200cm2，缆车从起点到终点所用的时间为500s．忽略空气阻力，g取10N/kg．请计算：
（1）缆车运行的速度；
（2）游客在缆车中站定时对缆车的压强；
（3）运送游客过程中，钢缆对缆车做功的功率．
-
难度：
使用次数：71
入库时间：2016-08-01
吴丽发现家中电视机的额定功率为121W，额定电压为220V；电饭锅上的铭牌如下表，工作电路如图：
型号
WKF﹣315S
电源
220V～50Hz
加热功率
1100W
保温功率
330W
制造商
×××小家电有限公司
请完成下列问题．
（1）电饭锅加热电阻的阻值是多少？
（2）已知电饭锅在额度电压下正常工作600s，恰好能将1标准大气压下1.65kg、20℃的水烧开．该电饭锅烧开这些水时的工作效率是多少？[c水=4.2×103J（kg•℃）]
（3）当吴丽家中的电器只有电视机和电饭锅工作时，将1标准大气压下1.65kg、20℃的水烧开用了726s．她通过观察电能表的转动圈数，计算得到该过程共耗电0.2035度．求吴丽家中电路的实际电压和通过电视机的实际电流各是多少？（不考虑电压变化对电饭锅工作效率的影响）
