如图所示,为了验证“阿基米德原理”,某同学做了如下实验:
(1)如图甲,在弹簧的下端挂一个小桶,小桶的下面吊一个石块,记下弹簧伸长后下端到达的位置O,将此时弹簧对小桶的拉力计为T1,小桶与石块的总重记为G,则T1 G(选填“>”“<”“=”);
(2)如图乙,在溢水杯中盛满水,当石块浸没在水中时,排出的水便流到旁边的小水杯中,将排出的水的重力记为G排;
(3)如图丙所示,把小杯中的水全部倒入弹簧下方的小桶中,弹簧的下端又会到达原来的位置O,将此时弹簧对小桶的拉力记为T2,则T2 T1(选填“>”“<”“=”);
(4)通过对图丙中小桶和石块的受力分析,请推导石块受到的浮力F浮与排出水的重力G排之间的关系 .(要求写出推导过程)

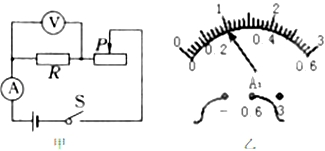

为了探究“电流与电压的关系”,某同学设计了如图甲所示的电路.
(1)实验中,应保持 不变,调节滑片P,当电压表示数为2V时,电流表的示数如图乙所示,则电路中的电流为 A;
电压/V | 1 | 2 | 3 |
电流/A | 0.1 | 0.3 |
(2)多次测量,将记录的数据填在上表中,分析数据可以得出的结论是 ;
(3)在上述实验结束后,该同学还想利用此电路探究“电流与电阻”的关系,并与上表中的第三次实验数据进行比较,于是他在原电路中,只将10Ω的定值电阻换成了15Ω.闭合开关后,发现电压表的示数 (选填“变大”、“变小”或“不变”),则他接下来的操作应该是 .

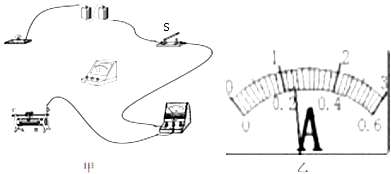

利用如图所示的电路测量额定电压为2.5V的小灯泡的额定功率.
(1)用笔画线代替导线将图甲中的电路连接完整,要求滑片P向右移动时灯泡变暗;
(2)连接电路,开关应 ,滑片P应位于 (选填“A”或“B”)端;
(3)连接电路后,闭合开关,发现灯泡较亮,电压表和电流表的示数均较大.无论怎样移动滑片P,此现象都不发生改变,则出现这种现象的原因可能是 ;(答出一种即可)
(4)改正电路后,移动滑片P,使电压表的示数为2.5V时,电流表的示数如图乙所示,则小灯泡的额定功率为 W.
某燃气热水器工作时,燃烧产生热量的功率为20kW,水温升高25℃时,每分钟出水量为10L.此时c水=4.2×103J/kg•℃,ρ水=1.0×103kg/m3.求:
(1)1min内水吸收的热量;
(2)热水器的效率.
如图所示,正方体A的边长为10cm,在它的上面放一个重为2N的物体B,此时正方体A恰好没入水中,已知g=10N/kg,ρ水=1.0×103kg/m3.求:
(1)正方体A受到的浮力的大小;
(2)正方体A的密度.
