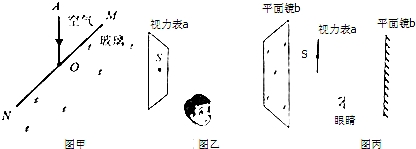

完成下列光路图:
(1)在图甲中画出入射光线AO从空气射入玻璃时的折射光线;
(2)图乙是检查视力时是情景,人面对平面镜而坐,身后是视力表,请在丙图中画出人眼通过平面镜看到视力表中S点的光路图.
如图所示,杠杆AOB在力的作用下出于平衡状态,请画出图中货箱的受力示意图和拉力T的力臂L.
如图是“探究电流产生的热量与什么因素有关”的实验装置,请在答题卡的虚线框内画出与之对应的电路图.
如图所示,请按要求连接电路,使得开关S闭合后,两个通电螺线管相互吸引;标出小磁针静止时的N极.
为了比较A、B两种液体比热容的大小,某实验小组做了如图所示的实验,在两个相同的试管中,分别装入A、B两种液体,将试管放入完全相同的盛水烧杯中,用相同的酒精灯加热.
(1)实验采用水浴加热,目的是使溶液A、B 受热;
(2)在试管中装入液体A、B时,要控制他们的初温和 相同;
(3)加热相同的时间,是为了液体A、B吸收的热量 (选填“相同”或“不相同”);
(4)加热相同时间后,液体A、B的温度如图所示,这表明液体 (选填“A”或“B”)的比热容较大.
