难度：
使用次数：121
入库时间：2016-07-22如图示为一通电螺线管与一小磁针静止时的情形，请在图中标出螺线管的N极和电源的“+”极符号．
-
难度：
使用次数：150
入库时间：2016-07-22
冬天，家里使用电烤火炉取暖时，电炉丝已经热得发红，而连接烤火炉的导线却不怎么热．请用所学物理知识解释这个现象．
-
难度：
使用次数：52
入库时间：2016-07-22
实验小组在测滑轮组机械效率的实验中得到的数据如表所示，实验装置如图所示．请回答下列问题：
试验次数
1
2
钩码重G/N
4
4
钩码上升高度h/m
0.1
0.1
绳端拉力F/N
1.8
1.6
绳端移动的距离s/m
0.3
0.4
机械效率η
74.1%
（1）通过分析表中数据可知第2次实验使用的是 （选填“甲”或“乙”）图所示的装置．
（2）根据表中数据，可以计算出第2次实验中的机械效率应为η= ．
（3）通过对第1次实验和第2次实验的数据分析可得出结论：使用不同的滑轮组提升相同的重物时，动滑轮的个数越多（或动滑轮的质量越大），滑轮组的机械效率 （选填“越高”、“不变”或“越低”）．
-
难度：
使用次数：122
入库时间：2016-07-22

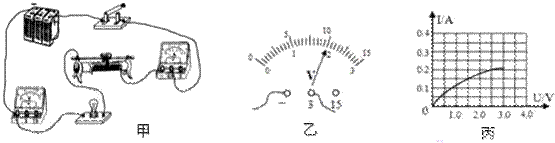

在测定“小灯泡额定电功率”的实验中，小红所在的实验小组用的电源电压为6V，小灯泡的额定电压为2.5V、电阻约为10Ω，所用滑动变阻器R（20Ω 1A）．他们所设计的实验电路如图甲所示
（1）请你用笔画线代替导线，将实物电路甲补充完整．（导线不能交叉）
（2）电路甲正确连接后，在闭合开关前，滑动变阻器的滑片P应位于 （选填“左”或“右”）端．
（3）小红同学闭合开关，移动滑片P到某一位置时，电压表的示数如图乙所示为 V；若她想测量小灯泡的额定功率，应将图甲中滑片P向 （选填“左”或“右”）端移动，使电压表的示数为2.5V．
（4）小红同学移动滑片多组对应的电压表和电流表的示数，并绘制成图丙所示的I﹣U图象，根据图象信息，计算出小灯泡的额定功率是 W．
-
难度：
使用次数：59
入库时间：2016-07-22
图示电源电压恒定不变，滑动变阻器R1的最大阻值为20Ω，定值电阻R2=30Ω，灯泡L标有“6V 3.6W”字样，且电阻不变．当滑动变阻器滑片滑到最左端，只闭合S1时，灯L刚好正常发光．求：
（1）灯泡工作时的电阻；
（2）当S1断开、S2闭合时，将滑动变阻器的滑片滑到最右端，R2在5min内做的电功是多少？
（3）该电路工作时能消耗的最大功率是多少？
