难度：
使用次数：301
入库时间：2016-07-19请用笔画线代替导线，在图中将两个灯泡、开关连成串联电路．
-
难度：
使用次数：188
入库时间：2016-07-19
宝宝学游泳，如图所示，请在图中画出宝宝所受浮力的示意图并标出字母F浮．
-
难度：
使用次数：179
入库时间：2016-07-19
如图所示的电能表应该在 V的电路中使用，此时电能表的读数为 kW•h．
-
难度：
使用次数：92
入库时间：2016-07-19
为了“探究光的反射规律”，小刚进行了如图所示的实验，使一束光贴着纸板沿某一角度射到O点，经平面镜反射，沿另一个方向射出，在纸板上用笔描出入射光EO的反射光OF的径迹．改变光束入射的角度，多做几次实验并换用不同颜色的笔记录每次光的径迹，实验数据如表，请完成下列问题：
测量角度
实验次数
入射角
反射角
1
20°
20°
2
40°
40°
3
55°
58°
4
70°
70°
（1）要测量反射角，在图中应测量∠ ；
（2）ENF是用两块纸板连接起来的，若将纸板NOF向前或向后折，在纸板上看不见反射光线，由此表明反射光线、入射光线、法线在 内；
（3）观察实验数据总结反射角与入射角的关系时，发现表格中有一个反射角的读数有误，是 °这个角．
-
难度：
使用次数：103
入库时间：2016-07-19

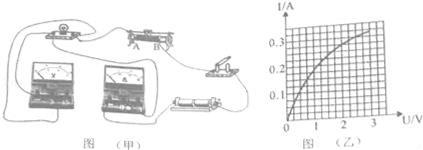

同学们在“探究小灯泡实际功率的规律”时，用两节新干电池串联组成的电源和标有“2.5V”字样的小灯泡等元件连接了如图甲所示的电路，请回答：
（1）连接电路时，开关应 （选填“闭合”或“断开”）；
（2）闭合开关前，滑动变阻器的滑片应移到 处（选填“A”或“B”）；
（3）实验中，小飞发现闭合开关后，无论怎样移动滑动变阻器的滑片，小灯泡都不亮，电流表无示数，电压表示数接近3V，则电路故障可能是 ．
（4）小飞排除故障后，进行多次实验，并记下相应的电压表和电流表的示数，绘制成如图乙所示的I﹣U关系图象．根据图象可知，小灯泡的实际功率随实际电压的增大而 （选填“增大”、“减小”或“不变”），小灯泡正常发光时的电功率为 W；
（5）另一组同学通过测额定电流计算小灯泡的额定功率时，电压表突然坏了，又没有好的电压表更换，但有一个R=5Ω的定值电阻和另一个电流表K，小飞和他们一起讨论找到了解决问题的方法，此方法应是：先
，再调节滑动变阻器，使电流表K的示数为 A即可．
