难度：
使用次数：134
入库时间：2016-07-19在“探究凸透镜成像规律”的实验中，小明将焦距为10cm的凸透镜放在光具座中央，调节烛焰，凸透镜和光屏的中心在同一高度．

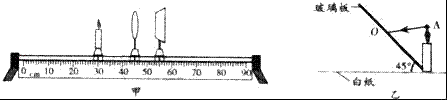

（1）实验中各器材的摆放位置如图甲所示，若要研究物距大于2倍焦距时，凸透镜的成像特点，则接下来的操作应该是 （填字母）
a．蜡烛，凸透镜的位置保持不变，移动光屏直到找到清晰的像
b．光屏位置保持不变，将蜡烛移至15cm刻线处，移动凸透镜直到找到清晰的像
c．凸透镜位置保持不变，将蜡烛移至15cm刻线处，移动光屏直到找到清晰的像
（2）凸透镜能成等大的像吗？为了在实验中准确的比较像和物的大小关系，小明采用了以下的做法：
①将白纸铺在水平桌面上，把点燃的蜡烛和玻璃板放置在如图乙所示的位置上，用笔在纸上画出蜡烛的“像”．请你依据平面镜成像特点，在图乙中画出A点在平面镜中的像A′的位置，并画出入射光线AO的反射光线．
②将画有烛焰“像”的纸 （填“正”或“倒”）贴在光屏上，这样便能在接下来的实验中准确的比较像和物的大小关系．
-
难度：
使用次数：95
入库时间：2016-07-19

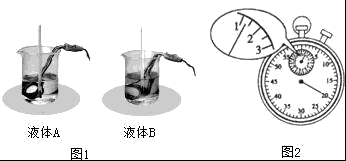

如图1所示是“比较不同物体的吸热情况”的实验装置，烧杯中装有质量相同、初温相同的两种液体A和B，将规格相同的电加热器分别浸没在两种液体中，同时加热．用停表测出液体加热到相同温度时所用的时间．表1是小明记录的实验数据．
表
液体
质量/g
初温/
加热时间/s
末温/
A
60
20
45
B
60
20
120
45
（1）组装器材时，应将温度计固定在适当的位置，不要碰到烧杯和 ．
（2）加热液体A所用的时间如图2所示，为 S．
（3）上述实验中，加热时间较长的液体，其比热容较 （填“大”或“小”）．
（4）小红想用与小明不同的方法进行实验，则她在实验中应控制 （填“加热时间”或“升高温度”）相同．
-
难度：
使用次数：93
入库时间：2016-07-19
在“探究电流与电阻的关系”的实验中：
（1）如图所示是小明连接的实物图，经仔细检查后发现电路中有一根导线连接错误，请在途中连接错误的那根导线上画“×”，并用笔画线代替导线将电路连接正确（导线不可交叉）
（2）解决以上问题后，小明在开关闭合前，先将变阻器的滑片P置于 （选填“A”或“B”）端，再闭合开头，此时发现电流表有示数，电压表无示数．随后在将滑片P向终点移动的过程中，发现电流表示数变大，电压表人无示数，则发生此现象的原因可能是 （填字母）
A．电阻R短路 B．电流表短路
C．电压表断路 D．滑动变阻器断路
（3）电路连接正确后，小明闭合开关调节变阻器的滑片P，直到电压表的示数为3V，记录电流表示数．接下来断开开关，只取下阻值为5Ω的电阻R，把它依次更换成阻值为10Ω、15Ω、20Ω、25Ω的定值电阻，并在实验中分别读取相应的电流表的示数，记录在表中．
试验次数
1
2
3
4
5
电流I/A
0.6
0.4
0.3
0.24
0.2
电阻R/
5
10
15
20
25
（4）在评估交流环节中，小明通过分析表中数据发现上述实验过程并不科学，因为在改变电阻的同时，没有控制其 不变．
-
难度：
使用次数：115
入库时间：2016-07-19
在进行“浮力大小跟排开液体所受重力的关系”的实验中，小明和小红分别用不同的器材和方案进行研究．

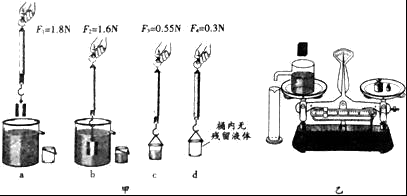

（1）小明用金属块按照图甲所示方案中的实验步骤依次进行试验，结合图中数据，通过分析和计算得出F浮 G排（填“＞”、“=”或“＜”）的结论，造成这种结果的原因可能是 （填字母）．
A．步骤a中，向溢水杯中注水过少，水面没有达到溢水杯口就进行步骤b的操作
B．步骤a中，在向溢水杯中注满水时，当杯口仍有水在滴出时就将小桶放在杯口下，然后进行步骤b的操作
C．步骤b中，金属块浸没后，溢水杯口仍有水在滴出时就进行步骤c的操作
D．步骤a中，溢水杯中注满盐水并按照图示步骤进行正确的操作
（2）小红用蜡块按照如图乙所示的方案进行实验，请将下述实验过程补充完整．
实验操作：
①将天平放在水平桌面上，把游码放在标尺左端的零刻线处，调节 ，直至天平在水平位置平衡；
②在天平左盘放置装满水的溢水杯，向右盘中加减砝码并调节游码，直至天平平衡；
③将蜡块轻轻放入溢水杯中，天平左端下滑，同时蜡块排开的水从溢水杯口流进量筒中，观察天平的状态．
分析论证：
①上述实验中，将蜡块放入溢水杯中，在排开的水全部流出后，如果天平出现 现象，则可以说明G蜡=G排．
②因为蜡块在水中漂浮，所以F浮 G蜡（填“＞”、“=”或“＜”）．
③由此可以得出结论．
-
难度：
使用次数：84
入库时间：2016-07-19

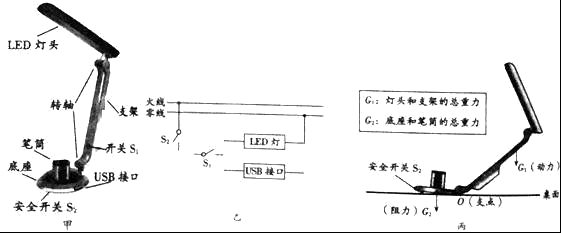

小明家新买了一台多功能LED台灯，其结构如图甲所示．S1是控制LED灯的开关，USB接口可以给手机充电．小明发现即使S1断开，USB接口也能正常使用．安全开关S2位于台灯底部的前端，当台灯倾斜，S2离开桌面时，它会自动断开，切断台灯的电源．
（1）根据以上信息，请用笔画线代替导线，将图乙中的电路元件接入电路．
（2）晓明对开关S2很感兴趣，并开始研究其功能．它将台灯点亮，并保持支架和灯头的夹角不变，试着向后调整支架的位置，当达到图丙所示的位置时，台灯虽未倾倒但底座前端刚好翘起，此时S2断开，台灯熄火．如果把台灯看做是杠杆，此时恰好平衡，则动力臂 （填“大于”、“等于”或“小于”）阻力臂．
接下来，小明向固定在底座上的笔筒中放入一支铅笔，这时台灯底座重新落回桌面，S2闭合，台灯亮起．当他再从笔筒中取出这只笔时，台灯底座前端翘起，再次熄灭．
（3）小明设想：如果利用安全开关S2，制作一个在手机充电时可以自动断电的控制装置，这样就可以避免因夜间手机充电时间过长而带来的安全隐患．
经过思考小明只借助了湿巾和少量的水，结合学过的蒸发知识便设计出了一个简易的装置．以下是小明给的设计方案，请将其补充完整．
①抽取一张湿巾放进空笔筒中，并把手机数据线插入台灯底座的USB接口，手机开始充电．
②慢慢向后调节支架，同时观察手机充电的情况，直至手机刚好 ．
③保持支架和灯头的位置不变， ，使开关S2闭合．
④一段时间后，台灯底座前端自动翘起，开关S2切断电路．在不改变支架和灯头位置的前提下，若要缩短充电时间，可采用的方法是 ．
