难度：
使用次数：195

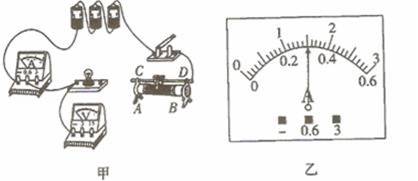

入库时间：2016-07-18在测额定电压为“3.8V”的小灯泡电功率实验中
（1）请你用笔画线代替导线，将图甲图实物连接完整．
（2）电路正确连接后，闭合开关，移动滑片，发现灯泡不亮，电流表无示数，电压表示数接近电源电压，则故障可能是 ．
（3）排除故障后，当灯泡正常发光时，电流表的示数如图乙所示．为 A，灯泡的额定功率为 W．
-
难度：
使用次数：696
入库时间：2016-07-18

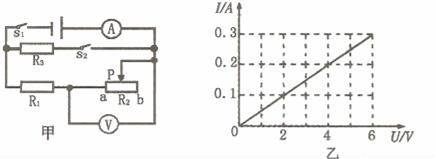

如图所示，甲为电路的连接情况，R1=20Ω，R2为滑动变阻器，乙为R3的I﹣U图象，电源电 压保持不变．当S1闭合，S2断开时，若滑片P在a端，则电流表示数为0.6A；若滑片P在b端，则电压表示数为8V．求：
（1）电源电压．
（2）滑动变阻器R2的最大阻值．
（3）当S1、S2均闭合，且滑片P在a端时，求电流表的示数．
-
难度：
使用次数：771
入库时间：2016-07-18
如图所示，一密度均匀，质量为6kg，底面积为600cm2的长方体木块漂浮在静止的水面上，g=10N/kg，求：
（1）水对木块产生的浮力大小．
（2）木块浸入水中的深度．
（3）水在木块下表面上产生的压强大小．
