难度：
使用次数：188

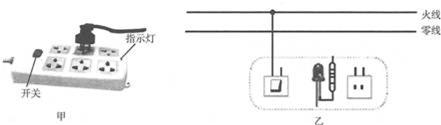

入库时间：2016-07-17如图甲所示是小明常用的一个插线板．他在使用时发现：插线板上的开关断开时指示灯不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏了，开关闭合时插孔也能提供工作电压．
（1）根据上市现象，你认为插线板的指示灯和开关的连接方式是 ．
（2）请你在图乙中画出插线板开关、指示灯和插孔的连接方式，并把插线板与电源线接通．
-
难度：
使用次数：83
入库时间：2016-07-17
物理知识的应用无处不在，如图所示，甲乙两地相距L千米，两地之间沿直线架设了两条输电线，输电线每千米的电阻是R0欧，现输电导线某处发生了短路，为了尽快确定短路位置，及时修复供电，机智的检修员在甲地利用实验室常用的电学仪器，根据伏安法进行了检测，并根据检测数据确定了短路位置距甲地的距离S．
（1）请你在甲处的虚线框内把检测需要的仪器与两条输电线连接起来，组成检测电路．（所需仪器应元件符号表示）
（2）请根据所学过的电学知识，推导求出短路位置距甲地的距离S= （用已知量、检测量表示，检测电路导线的电阻忽略不计）
推导过程：（检测量用字母表示，推导过程要有必要的文字说明）
