难度：
使用次数：76
入库时间：2016-07-14如图所示，用改进后的实验装置探究“浮力大小与哪些因素有关”，将盛有适量水的烧杯放置在升降台上，使升降台逐渐上升．
（1）物体完全浸没在水中时，所受的浮力大小为 N．

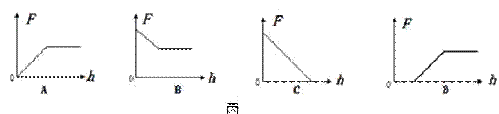

（2）下列图丙中能正确反映水面刚好接触物体下表面开始到图乙所示位置时，弹簧测力计示数F与升降台高度h关系的图象是 ．
-
难度：
使用次数：169
入库时间：2016-07-14

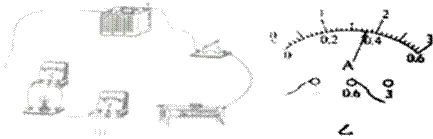

用如图所示的实验器材测量额定电压为3.8V的小灯泡的额定功率，电源电压为6V且保持不变，滑动变阻器规格为“20Ω，1A”，小灯泡电阻约为10Ω．
（1）图甲中电路未连接完整，请用笔画线代替导线，在答题卡相应图中将实验电路连接完整．要求滑动变阻器滑片向左移动时，电压表的示数减小．
（2）电路连接好后，闭合开关，移动滑动变阻器滑片进行三次测量，部分数据记录在表格中，在第3次测量中，电压表示数为4.5V，此时电流表示数如图乙所示，请将电流表示数填在相应位置．
实验次数
1
2
3
电压表示数U/V
3.0
3.8
4.5
电流表示数I/A
0.30
0.34
（3）根据表中数据可知，小灯泡的额定功率为 W．
-
难度：
使用次数：134
入库时间：2016-07-14
搬运工人用如图所示的滑轮组将一个重120N的物体匀速提升3m，所用的拉力为50N，不计绳重及摩擦．求：
（1）滑轮组的机械效率；
（2）动滑轮的重；
（3）若用该滑轮组同时拉4个这样的物体，拉力为多大．
-
难度：
使用次数：115
入库时间：2016-07-14
太阳能热水器具有安全、节能、环保等优点，某品牌太阳能热水器保温储水箱储水120kg，集热管长1.8m，内底部到储水箱中水面的高度为1.5m．若某地太阳光照射的时间为平均每天5h，太阳能辐射到集热管上的平均功率为3.5×103W．[c水=4.2×103J/（kg•℃），g取10N/kg，ρ水=1.0×103kg/m3]
求：
（1）水对集热管内底部的压强；
（2）当储水箱中的水吸收的热量为2.52×107J时，水升高的温度；
（3）若该太阳能集热管5h接收的能量全部用来驱动一辆电动汽车，电动汽车质量为500kg，运行过程中受到的平均阻力为车重的0.02倍，可供该电动汽车以36km/h的速度匀速行驶多少小时．
-
难度：
使用次数：253
入库时间：2016-07-14
如图所示，电源电压保持不变，灯丝电阻不受温度影响，滑动变阻器的最大电阻为12Ω．当S闭合，S1断开，滑动变阻器的滑片P在a端时，电压表示数为6V；当S、S1都闭合，滑动变阻器的滑片P在b端时，电流表的示数为2A．
（1）当S、S1都闭合，滑动变阻器的滑片P在b端时，电压表的示数是多少？
（2）电源电压是多少？
（3）S闭合，S1断开，滑动变阻器的滑片P在a端时，灯L在10min内消耗的电能是多少？
