难度：
使用次数：107
入库时间：2016-07-14在“测量小灯泡的额定功率”实验中，灯泡上标有“3.8V”的字样，电源电压恒定不变．

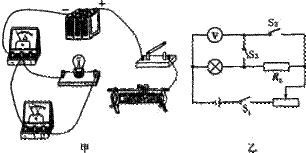

（1）请你用笔划线代替导线，将甲图中的实物电路完整，要求滑片向左移动时灯泡变亮．
（2）闭合开关，移动滑动变阻器滑片，发现灯泡始终不亮，电流表有示数，电压表无示数，其故障原因可能是 ．
（3）排除故障后，开始实验，闭合开关，电压表的示数为2.5V，此时应将变阻器滑片向 （选填“左”或“右”）端调节，在移动变阻器滑片的过程中，眼睛应注视 的示数，直至灯泡正常发光，此时电流表的示数为0.4A，则灯泡的额定功率为 W．
（4）完成上述实验后，又找来了一个阻值为R0的电阻和两个开关．并借助部分现有的实验器材，设计了如图乙所示的电路，也测出了小灯泡的额定功率．请完成下列的实验步骤：
①闭合开关 ，移动滑片，当电压表的示数为 V时，停止移动滑片，然后再断开闭合的开关：
②保持滑片的位置不动，再闭合开关 ，读出此时电压表的示数为U；
③灯泡额定功率的表达式为P额= （用已知量和测量量表示）．
-
难度：
使用次数：225
入库时间：2016-07-14
暑假，小强和爸爸乘坐火车外出游玩的时候，爸爸给小强提出了一个问题：在匀速直线行驶的火车中，如果竖直向上跳起，落地点会在哪里？小强带着这个问题，亲自试验了几次，发现每次都会落到起跳点的 （选填“前方”“后方”或“原地”）．请你帮小强解释原因．
-
难度：
使用次数：187
入库时间：2016-07-14
小明使用家里的电冰箱时发现，冷藏室内照明灯发光，同时压缩机制冷，他思考判断冷藏室内的照明灯和压缩机连接方式是 （选填“串联”或“并联”）．他发现正在工作的冰箱外壁比较热；过一段时间，又遇到了插头与插座松动后连接处也会明显发热的问题，请分别解释以上两种发热的原因．
-
难度：
使用次数：161
入库时间：2016-07-14
随着居民生活水平的不断提高，家用轿车越来越多地走进了普通百姓人家．下表为某型家用轿车的有关数据：
家用轿车的总质量1200kg
家用轿车的额定功率30kW
每个轮胎与地面的接触面积0.02m2
油箱的容积55L
（1）该家用轿车静止在水平地面上时，对地面的压强是多大？
（2）若该家用轿车在额定功率下以72km/h的速度匀速行驶在平直的公路上，则该车发动机的牵引力是多少？
（3）该家用轿车仍以72km/h的速度匀速行驶10min，消耗汽油1.3kg，该车发动机的效率是多少？（假设汽油完全燃烧，汽油热值q=4.6×107J/kg，结果保留一位小数）
-
难度：
使用次数：237
入库时间：2016-07-14
如图甲为常用的电热饮水机，其电路原理如图乙所示，该饮水机的额定电压为220V，加热电功率为1100W，保温电功率为44W，R1、R2均为电热丝 （R1、R2的电阻不随温度变化）．请问：
（1）当S闭合时，饮水机处于 （选填“加热”或“保温”）状态，此时电路中的电流是多大？
（2）电热丝R1的电阻是多大？
（3）饮水机加热工作时，将0.5千克初温为20℃的水加热到97℃，需要多长时间？（假设电能全部转化为水的内能）
