如图2甲所示,木块放在水平面上,用弹簧测力计沿水平方向拉木块使其做直线运动,两次拉动木块得到的s-t关系图象如图2乙所示。两次对应的弹簧测力计示数分别为F1、F2,两次拉力的功率分别为P1、P2,下列判断正确的是( )
A. F1>F2、P1>P2 B. F1=F2、P1>P2
C. F1>F2、P1=P2 D. F1<F2、P1<P2
如图3所示,把标有“6V 3W”的小灯泡与最大阻值为100Ω的滑动变阻器连接在电源电压恒为18V的电路中,各表的示数均不超过所选量程,且灯泡两端电压不允许超过额定值(灯丝电阻不变)。闭合开关,下列说法正确的是( )
A.滑动变阻器滑片向左滑动的过程中,电流表示数变大,电压表示数变大
B.电路的总功率最大值为10.8W
C.小灯泡的电功率最小值为0.75W
D.滑动变阻器允许调节的范围是24Ω—100Ω
在探究“冰的熔化特点”的实验中,如图4甲所示是某时刻温度计的示数,图4乙所示是根据实验数据绘制的温度—时间关系图象,已知冰的质量为100g。
⑴图4甲所示温度计的示数是 ℃。
⑵冰从开始熔化到完全熔化持续了 min。
⑶物质在第5 min具有的内能比第7min时的内能 。
⑷设相同时间内物质吸收的热量相同,则BC阶段物质共
吸收了 J的热量。[c冰=2.1×103J/(kg·℃),c水=4.2×103J/(kg·℃)]
⑸在图4乙所示中,AB段与CD段的倾斜程度不同,这是因为 。
在探究“凸透镜成像的规律”实验中:

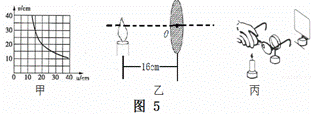

⑴如图5甲所示是小明通过实验得到的凸透镜的像距v和物距u关系的图象。由图象可知凸透镜的焦距是 cm。
⑵把蜡烛放在距凸透镜16cm处时,如图5乙所示,在凸透镜另一侧前后移动光屏,会在光屏上得到一个倒立、 的实像。
⑶实验完成之后,小明把自己的近视眼镜放在蜡烛与凸透镜之间,如图5丙所示,因为近视眼镜对光有 作用,所以光屏上原来清晰的像变得模糊了,若想在光屏上重新得到清晰的烛焰像,在不改变蜡烛和凸透镜位置的情况下,应将光屏 凸透镜。

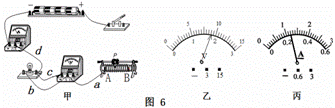

如图6甲所示是“测量小灯泡电功率”的实验电路。电源电压恒为6V,小灯泡的额定电压2.5V,正常工作时的电阻约为10Ω,滑动变阻器有A规格“10Ω 2A”、B规格“50Ω 1A”可选。
⑴该实验应选择 规格的滑动变阻器。
⑵请用笔画线代替导线将图甲的实验电路连接完整。
⑶连接好电路,闭合开关,小灯泡发光,但电压表示数为0,经检查,图中a、b、c、d四根导线有一根断了,则该导线是 。
⑷排除故障后,闭合开关,当变阻器滑片P移到某一位置时,电压表的示数如图6乙所示,要测小灯泡的额定功率,应将滑片P向 端移动,使电压表示数为 V。当小灯泡正常发光时,电流表的示数如图6丙所示,则小灯泡的额定功率为 W。
