难度：
使用次数：242

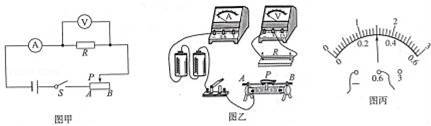

入库时间：2016-07-12小明同学在做“探究电流与电压的关系”实验时，准备了以下器材：干电池（1.5V）两节，电流表（0～0.6A 0～3A）、电压表（0～3V 0～15V）、滑动变阻器（20Ω、2A）、定值电阻（5Ω）、开关各一只、导线若干．根据图甲所示的电路图进行实验．
（1）用笔画线代替导线，按照图甲所示电路，将乙图中的实物图连接完整．
（2）连接电路．闭合开关前，滑动变阻器滑片P应处于 （选填“A”或“B”）端．
（3）闭合开关，发现电流表无示数，电压表指针有明显偏转，原因可能是 ．
（4）实验过程中，要使电压表示数逐渐变大，滑动变阻器滑片P应向 （选填“左”或“右”）移动．
（5）实验过程中，电流表的示数如图丙所示，此时电路中的电流为 A．
（6）试验中通过调节滑动变阻器滑片P，测出通过定值电阻R的不同电流和对应的电压值如表所示．老师看后说其中一次是错误的．帮小明分析出错的是第 次，原因是 ．
实验次数
1
2
3
4
5
6
电压U/V
0.5
1.0
1.5
2.0
2.5
3.0
电流I/A
0.1
0.2
0.3
0.4
0.5
0.6
-
难度：
使用次数：122
入库时间：2016-07-12
石油是我市主要的矿产资源，石油化工对实施黄蓝国家战略发挥着重要作用．某化工企业以石油为原料，研发出一种密度比水小、强度大的复合材料，广泛应用于汽车、飞机等制造业．为了测量这种复合材料的密度，实验室提供了如下器材：一小块形状不规则的复合材料样品、量筒、烧杯、溢水杯、弹簧测力计、细线、长钢针、适量水（所给器材数量充足）．请利用所给器材，设计测量小块复合材料样品密度的实验方案．（g和水的密度ρ水为已知量．）
（1）从上述器材中选出实验所需器材；
（2）实验步骤；
（3）样品密度的表达式：ρ= （用测量的物理量和已知量的符号表示）；
（4）这类材料广泛应用于汽车、飞机制造的优点： ．
-
难度：
使用次数：92
入库时间：2016-07-12
随着电器化时代的到来，家用电器已广泛应用到我们的生活中．某家庭煲汤用电热锅简化电路如图所示，电热锅额定电压为220V，R1，R2均为发热电阻，其阻值分别为80Ω、404Ω．接通电源，闭合开关S1、S2，电热锅处于“大火”加热状态；当锅内温度达到100℃时，开关S2自动断开，开关S1仍闭合，电热锅处于“小火”炖煮状态．
（1）电热锅在额定电压下，处于“大火”加热状态时，电路中的电流多大？
（2）电热锅在额定电压下，处于“大火”加热状态15分钟，消耗的电能是多少焦耳？
（3）电热锅在额定电压下，处于“小火”炖煮状态时，电功率多大？
（4）为测量电热锅的实际电压，将家中其他用电器全部关闭，电热锅在“大火”加热状态下，观察到标有“2000r/kW•h”字样的电能表在6分钟内转了100转，电热锅的实际电压是多少？
-
难度：
使用次数：160
入库时间：2016-07-12
我市经济建设中用到大量机械设备，某种起重机结构如图所示，起重机的吊臂OAB可以看作杠杆，吊臂前段用钢绳连着滑轮，立柱CA竖直，OB：OA=6：1．用该起重机将浸没在水中的长方体石墩提起，放在水平地面上，石墩质量为1.5×104kg、底面积为3m2、高为2m（g取10N/kg，ρ水=1.0×103kg/m3）
（1）浸没在水中的石墩（石墩的底部末浸入淤泥中），受到浮力是多少？
（2）石墩放在水平地面上时，起重机末对石墩施力，则石墩对底面的压强是多少？
（3）石墩完全离开水面被提升的过程中，测得每根钢绳的拉力为1.0×105N，此时动滑轮的机械效率是多少？
（4）当石墩被提起且仍浸没在水中时，若忽略动滑轮、钢绳和吊臂的重力及各种摩擦，起重机立柱CA对吊臂A点竖直向上的作用力是多少？
