入库时间：2016-07-06在“测量小灯泡的功率”实验中，小灯泡的额定功率为2.5V．

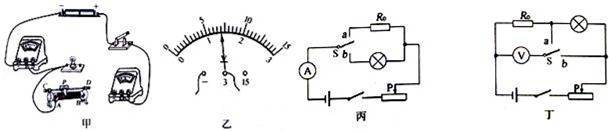

（1）如图甲是小明测量小灯泡额定功率的实物电路图（不完整）．请用笔画线代替导线将实物电路图连接完整．
（2）闭合开关前，图甲中滑动变阻器的滑片P应位于 （选填“A”或“B”）端．
（3）连接好电路后，闭合开关，小明发现移动滑动变阻器滑片P，小灯泡不发光，电压表的示数为零．进一步观察并检查电路，发现电压表、电流表、导线及其连接均完好．针对电路中出现的小灯泡不发光的故障现象，他提出了如下猜想：①小灯泡短路；②小灯泡的灯丝断了；③滑动变阻器断路．根椐故障现象，猜想 （填序号，下同）是错误的．如果观察到电流表有示数，则猜想 是正确的．
（4）排除故障，闭合开关，移动滑动变阻器滑片P到某一位置，电压表示数如图乙所示，此时应将滑片P向 （选填“A”或“B”）端移到合适位置，读出电流表示数，即可算出小灯泡的额定功率．
（5）小平打算增加一个阻值为10Ω的定值电阻R0，只利用一只电表，通过图中操作（开关S接“a”、”b”各一次）来测量小灯泡的额定功率．图丙、丁是她设计的两种不同方案的电路图，则以下判断正确的是 （填字母）．
A．两种方案都能 B．两种方案都不能
C．丙方案能，丁方案不能 D．丙方案不能，丁方案能．
-
难度：
使用次数：63
入库时间：2016-07-06
据近期新闻报道，南京街头出现了一款智能下水管道机器人（如图甲所示），其上装有摄像头和探照灯，能将水管内拍射到的影像无线传输至路面的接收装置中（如图乙所示），以便对管道及时检测修补．
（1）摄像头拍射到的影像是通过 传输到地面的．
（2）机器人最大行驶速度为30cm/s，则要通过一段120m长的管道，至少需要多长时问？
（3）若机器人的质量为15kg，车轮和水平管道地面的总接触面积是400cm2，则它对管道地面的压强是多少帕？（g取10N/kg）
-
难度：
使用次数：75
入库时间：2016-07-06
某型号的电饭锅有两挡，分別是高温烧煮挡和保温焖饭挡，其原理如图所示（虚线框内为电饭锅的发热部位）．已知R1=44Ω，R2=2156Ω．
（1）开关S置于 挡（选填“1”或“2”）时是高温烧煮挡，它的功率是多大？
（2）保温焖饭时电路中的电流是多大？10min产生的热量是多少？
（3）若只要求将保温焖饭挡的功率提升10%，请通过计算体说明改进措施．
