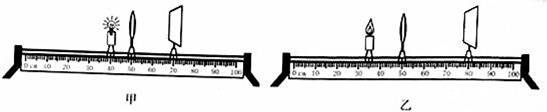

入库时间：2016-07-06用如图所示的装置做“探究凸透镜成像规律”实验．
（1）如图甲所示，凸透镜位置固定，发光的小灯泡放在40cm刻度线位置时，移动光屏发现光屏上始终能呈现一个面积大小不变的光斑，则该透镜的焦距为 cm．
（2）小明用蜡烛代替小灯泡继续做实验，烛焰在图乙所示位置能在光屏上成一清晰的像，则该像是倒立、
的实像（选填“放大”、“等大”或“缩小”）．
（3）若想使光屏上烛焰的像变得再大一些，在不改变凸透镜位置的情况下，应将蜡烛向 （选填“左”或“右”）适当移动一段距离，再调整光屏的位置．
（4）在图乙中，小明借来物理老师的眼镜，并将其靠近凸透镜左侧，发现光屏上的像由淸晰变模糊，向右移动光屏又发观清晰的像，说明老师所戴眼镜的镜片是 透镜，老师的视力缺陷是 （选填“近视”或“远视”）．
-
难度：
使用次数：148
入库时间：2016-07-06
如图所示，搬运工人用滑轮将重为425N的重物匀速提升4m，所用拉力为250N，时间为20s．则此过程中有用功是 J，额外功是 J，拉力的功率是 W，滑轮的机械效率是 ．
-
难度：
使用次数：174
入库时间：2016-07-06
如图所示，电源电压不变，R1=2Ω，R2=3Ω，R3=4Ω．只闭合S，电流表
、
示数之比为 ，电压表
、
示数之比为 ．再闭合S1、S2，电流表
、
示数之比为 ，电压表、
示数之比为 ．
-
难度：
使用次数：53
入库时间：2016-07-06
如图所示是利用太阳能电池工作的一种新型动力车．它上面的太阳能接收板的有效面积为8m2，天气晴朗且接收板正对阳光时，每平方米面积上每秒钟能接收到太阳辐射的能量为1000J，太阳能，电池提供的电压为120V，可供电动机正常工作的电流为10A．
（1）太阳能属于 （选填“可”或“不可”）再生能源．
（2）太阳能电池将太阳能转化为电能的效率是 ．
（3）电动机正常作时，将电能主要转化为 能，若转化效率是80%，且该车沿水平路面匀速行驶时所获得的牵引力是150N，则该车匀速行驶的速度是 m/s．
-
难度：
使用次数：88
入库时间：2016-07-06

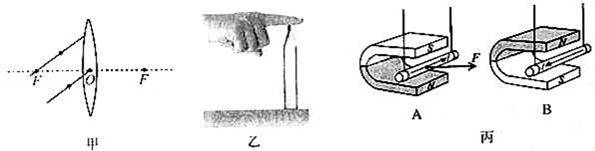

按要求作图（请保留作图痕迹）：
（1）如甲图所示，完成图中的光路．
（2）如图乙所示，在水平桌面上用手指压铅笔尖，铅笔在竖置位置处于静止状态，在图中画出铅笔所受弹力的示意图．
（3）如图丙所示，通电导线中电流的方向向右，磁场对通电导线作用力的方向如图A所示，改变实验条件，在图B中画出磁场对通电导线作用力的示意图．
