难度：
使用次数：156
入库时间：2016-07-05利用如图所示装置探究平面镜成像特点．
（1）实验时应选较 （选填“厚”或“薄”）的玻璃板竖立在水平桌面上．
（2）点燃蜡烛A，透过玻璃板观察到A的像，把与A完全相同的蜡烛B放在像的位置，观察到B与像完全重合，说明像与物 ．
（3）将光屏放到像的位置，无法直接在光屏上观察到像，说明所成的像是 像．
（4）用方格纸替代白纸，更方便探究像与物的 关系．
-
难度：
使用次数：155
入库时间：2016-07-05

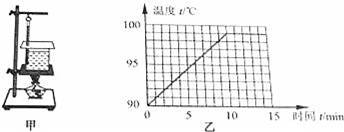

小芳用如图甲所示的实验装置探究水的沸腾特点．
（1）请指出图甲中操作错误： ．
（2）图乙是根据实验数据画出水的温度随时间变化的曲线．由图可知，水沸腾时的特点是 ．
（3）为了说明水在沸腾过程中是否需要吸热，应 ，观察水是否继续沸腾．
（4）小芳再次实验时采取两项措施节省了加热时间，请在图乙中大致画出能体现那两项措施的图线．
-
难度：
使用次数：69
入库时间：2016-07-05
探究影响滑动摩擦力大小因素的实验装置如图所示．在小桶内装入适量的沙子，滑块恰好在水平木板上做匀速直线运动．
（1）为测量滑块受到的滑动摩擦力大小，应测量 ，所需测量仪器是 ．
（2）把毛巾铺在木板上，发现需要装入更多的沙子，滑块才会做匀速直线运动，说明 ．
（3）小明想用钩码替代沙桶，请你对此做出评价： ．
-
难度：
使用次数：87
入库时间：2016-07-05

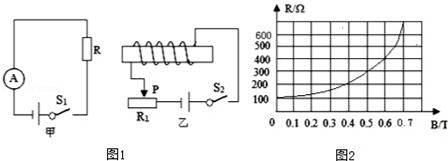

磁感应强度B用来描述磁场的强弱，国际单位是特斯拉，符号是“T”．为了探究电磁铁外轴线上磁感应强度的大小与哪些因素有关，小鹭设计了如图1所示的电路，图甲电源电压6V，R为磁感应电阻，其阻值随磁感应强度变化的关系图线如图2．
（1）当图乙S2断开，图甲S1闭合时，电流表的示数为 mA．闭合S1和S2，图乙中滑动变阻器的滑片P向右移动，图甲中电流表的时速逐渐减小，说明磁感电阻R处的磁感应强度B逐渐 ．
（2）闭合S1和S2，滑片P不动，沿电磁铁轴线向左移动磁感电阻R，测出R离电磁铁左端的距离x与对应的电流表示数I，算出R处磁感应强度B的数值如表．请计算x=5cm时，B= T．
x/cm
1
2
3
4
5
6
I/mA
10
12
15
20
30
46
B/T
0.68
0.65
0.60
0.51
0.40
0.20
（3）综合以上实验数据可以得出“电磁铁外轴线撒花姑娘磁感应强度随电磁铁电流的增大而 ，离电磁铁越远，磁感应强度越 ．
-
难度：
使用次数：108
入库时间：2016-07-05

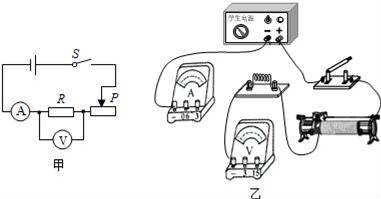

用图甲所示的电路探究“电流与电阻的关系”，电源电压15V保持不变，滑动变组器的规格是“50Ω 2A”，阻值为10Ω、20Ω、30Ω、40Ω、50Ω的定值电阻各1个，电流表量程0～0.6A、0～3A，电压表量程0～3V、0～15V．
（1）根据图甲将图乙所示的实物图连接完整，电压表量程选择应满足能测量5组数据．
（2）小明将10Ω的电阻接入电路中，闭合开关，多次移动滑动变阻器的滑片，记录对应的几组电表示数．此过程小明实际探究的问题是 ，其中自变量是 ．
（3）要完成预定实验探究任务，滑动变阻器除了保护电路外，另有一个重要作用是 ．
（4）如表为另一同学提交的实验数据，林老师指出有的数据不符合试剂，你认为不符合试剂的是实验次序 的数据，理由是 ．
实验次序
R/Ω
I/A
1
10
0.59
2
20
0.30
3
30
0.20
4
40
0.15
5
50
0.12
